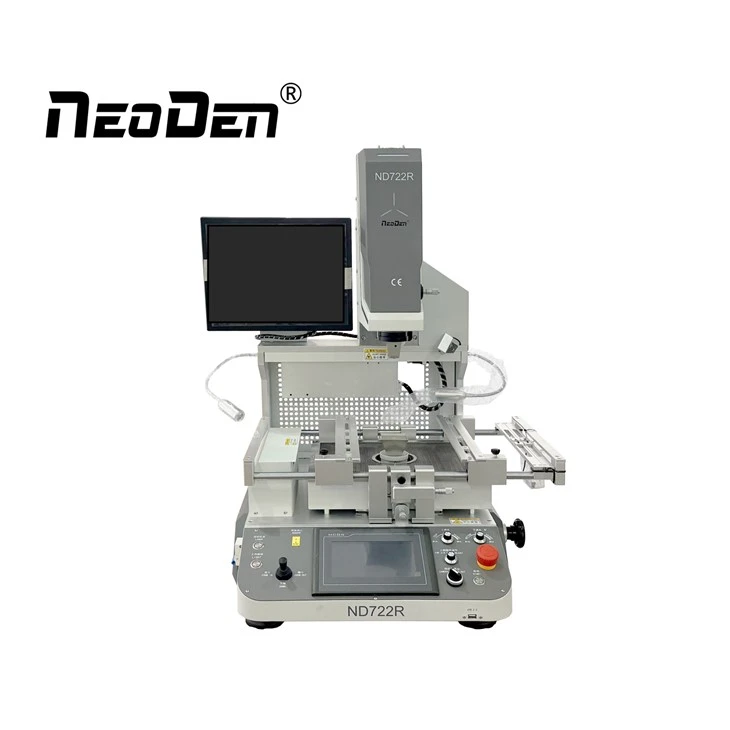

NeoDen ND722R BGA Rework Station
■ גודל שבב BGA: 60 * 60 מ"מ (מקסימום); 2*2 מ"מ (מינימום)
■ תנור IR גודל: 285 * 375 מ"מ
דיוק יישור אופטי: מערכת מוניטור CCD מבטלת שגיאות יישור עבור שבבי BGA, CSP, QFN ו-POP עדינים-.
3 אזורי חימום עצמאיים: אוויר חם עליון (1200W), אוויר חם תחתון (1200W), וחימום IR תחתון (2700W) מונעים עיוות PCB.
בקרת תרמית-סגורה מדויקת: צמד תרמי מסוג K-+בקרת PLC שומרת על דיוק הטמפרטורה בטווח של ±3 מעלות.
Product Details ofNeoDen ND722R BGA Rework Station
היכרות עם תחנת עיבוד מחדש של NeoDen ND722R BGA
NeoDen ND722R BGA Rework Station הוא ציוד עיבוד מחדש-בדיוק ו-גבוהה. הוא מאמץ עיצוב שקופיות ליניארי כדי להבטיח מיקום דיוק- גבוה, והוא מצויד בשלושה אזורי חימום עצמאיים עם דיוק בקרת טמפרטורה של עד ±1 מעלות, המבטיח את אפקט הריתוך הטוב ביותר. הציוד קל לתפעול, יש לו ממשק מסך מגע ומספר מצבי פעולה, ויש לו פונקציות בטיחות כמו הגנת PCB וכיבוי אוטומטי- עקב התחממות יתר. זהו פתרון רב עוצמה וקל-לשימוש-.
למה לבחור ב-NeoDen ND722R?
【מיצוב-בדיוק גבוה】אמצו שקופית אניה שהופכת את ציר XYZ לכל יכול לבצע מיקרו-התאמה או מיקום מהיר עם דיוק גבוה, מה שמבטיח דיוק תפעולי.
【מערכת בקרת טמפרטורה חכמה】מצויד בשלושה אזורי חימום עצמאיים (אוויר חם עליון, אוויר חם תחתון ואינפרא אדום תחתון), עם דיוק בקרת טמפרטורה בתוך מעלה ±1, מה שמבטיח את אפקט הריתוך הטוב ביותר.
【שליטה מרובת-פונקציות】בעל התקן מחשב מחובר, משיג שליטה במחשב, נוח להגדרה, תצוגה, שמירה והדפסת עקומות.
【הגנת בטיחות】אמצו חריץ בצורת -V ומהדקים גמישים כדי להגן על ה-PCB, ויש לו פונקציות הגנה בטיחותיות כגון כיבוי- אוטומטי עקב התחממות יתר.
【תפעול נוח】עם ממשק מסך מגע ובקרת PLC, הוא מספק מספר מצבי פעולה (הרכבה, ריתוך, הלחמה וכו'), וקל לשימוש ולתחזוקה.
【פונקציית מדידת טמפרטורה חיצונית】יכול להשתמש בקו חישת טמפרטורה חיצוני כדי למדוד את הטמפרטורה בפועל של נקודת הריתוך בצורה מדויקת יותר.
מִפרָט
| שם המוצר | תחנת עיבוד מחדש של NeoDen ND 722R BGA | גודל תנור IR | 285*375 מ"מ |
| דֶגֶם | ND 722R | חיישן טמפרטורה | 1 יחידות |
| ספק כוח | AC220V±10% 50/60HZ | דיוק יישור | ±0.02 מ"מ |

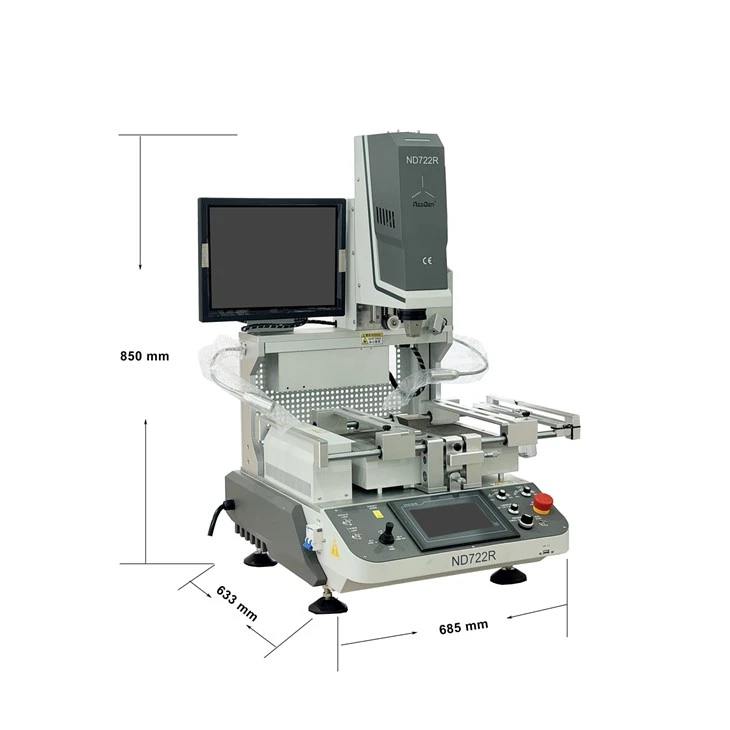

| גודל PCB | 412*370 מ"מ (מקסימום); 6*6 מ"מ (דקה) | מידות | L685*W633*H850mm |
| גודל שבב BGA | 60*60 מ"מ (מקסימום); 2*2 מ"מ (מינימום) | מִשׁקָל | 76 ק"ג |
וִידֵאוֹ
תכונות
כּוֹחַ:5.65KW (מקסימום), מחמם עליון (1.45KW), מחמם תחתון (1.2KW), מחמם מראש IR (2.7KW), אחר (0.3KW)
שיטת פעולה:מסך מגע HD בגודל 7 אינץ'
מערכת בקרה:מערכת בקרת חימום אוטונומית V2 (זכויות יוצרים בתוכנה)
מערכת תצוגה:מסך 15 אינץ' SD תעשייתי (מסך קדמי 720P)

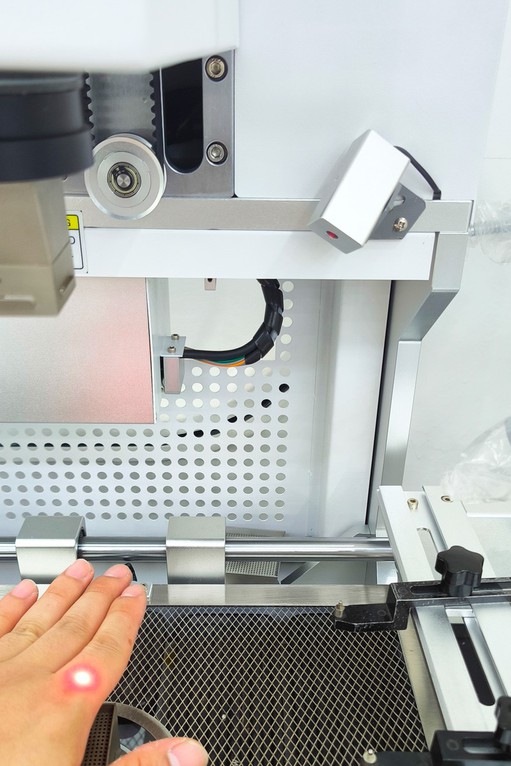

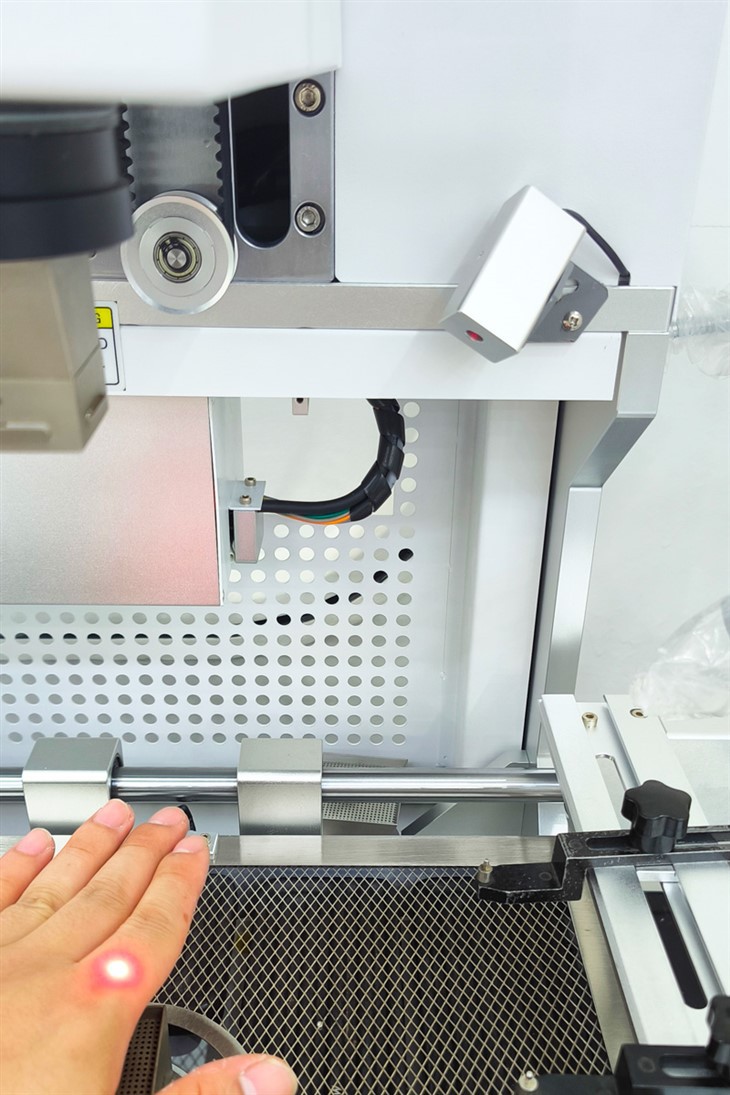

מערכת יישור:מערכת הדמיה דיגיטלית של 2 מיליון פיקסלים SD, זום אופטי אוטומטי עם לייזר: מחוון נקודות אדום-
ספיחת ואקום:אוֹטוֹמָטִי
בקרת טמפרטורה:בקרת לולאה-סוג K-סגורה עם דיוק של עד 3 מעלות
מכשיר האכלה:לֹא
מיקום:V-חריץ עם מתקן אוניברסלי
פרטי תחנת עיבוד מחדש של ND722R BGA
השירותים שלנו
ספק הוראות למוצר.
מדריכי וידאו ביוטיוב.
טכנאי לאחר-מכירה מנוסים, שירות מקוון 24 שעות ביממה.
עם מפעל משלנו ויותר מ-15 שנות ניסיון בתעשיית SMT.
אנחנו יכולים לספק ללקוחות את המוצרים-החסכוניים ביותר.
מארזי לקוחות של NeoDen ND722R BGA Rework Station
🇦🇿 מקרה לקוחות אזרבייג'ן
✓ התקנה מחדש של SMT & BGA
הרכבת SMT מלאה ותיקון BGA-בדיוק גבוה
ב-זרימת ייצור SMT קו:
מטעין PCB ➔ מדפסת NeoDen ND450 ➔ בדיקת SPI ➔ NeoDen N10P Pick & Place ➔ NeoDen IN12C Reflow ➔ בדיקת AOI ➔ מפרק PCB
פתרון QC ו-BGA מחדש במצב לא מקוון:
עלינו
תַעֲרוּכָה
הסמכה
מִפְעָל
Zhejiang NeoDen Technology Co., Ltd מייצרת ומייצאת מכונות איסוף קטנות שונות מאז 2010. תוך ניצול מו"פ המנוסה והעשירה שלנו, ייצור מאומן היטב, ניאודן זוכה למוניטין רב מהלקוחות ברחבי העולם.
- הוקמה בשנת 2010 עם 200+ עובדים ו-27,000+ מ"ר. מפעל של זכויות קניין עצמאיות, כדי להבטיח את הניהול הסטנדרטי ולהשיג את ההשפעות הכלכליות ביותר, כמו גם חיסכון בעלויות.
- הבעלים של מרכז עיבוד שבבי משלו, מרכיב מיומן, בודק ומהנדסי QC, כדי להבטיח את היכולות החזקות לייצור מכונות NeoDen, איכות ואספקה.
- 40+ שותפים גלובליים המכוסים באסיה, אירופה, אמריקה, אוקיאניה ואפריקה, כדי לשרת בהצלחה 10000+ משתמשים בכל העולם, כדי להבטיח שירות מקומי טוב ומהיר יותר ותגובה מהירה.
- 3 צוותי מחקר ופיתוח שונים עם סך הכל 25+ מהנדסי מחקר ופיתוח מקצועיים, כדי להבטיח את הפיתוחים הטובים והמתקדמים יותר וחדשנות חדשה.
- מהנדסי תמיכה ושירות באנגלית מיומנים ומקצועיים, כדי להבטיח את התגובה המהירה תוך 8 שעות, הפתרון מספק תוך 24 שעות.
- הייחודי בין כל היצרנים הסיניים שרשמו ואישרו CE על ידי TUV NORD.
- NeoDen מספקת תמיכה טכנית ושירות-לאורך חיים לכל מכשירי NeoDen, יתר על כן, עדכוני תוכנה קבועים המבוססים על חוויות השימוש ובקשות היומיות בפועל ממשתמשי הקצה.
אם אתה צריך, אנא אל תהסס לפנות ל-uf לקבלת מידע נוסף.
שאלות נפוצות
שאלה 1. אילו מצבי עבודה יש למכונה הזו?
מצב ריתוך, מצב הסרה, מצב מיקום.
שאלה 2. האם זה מצב ידני או מצב אוטומטי?
תמיכה בהסרה, ריתוך והרכבה אוטומטית במערכת יישור אופטית CCD, קל לתפעול בדיוק גבוה אפילו למפעיל פחות מנוסה.
שאלה 3. אילו סוגי רכיבים יכול ה-ND722R לעבד מחדש?
הוא מתקן BGA/POP/CSP/LED/QFN/CSP/LGA/Micro SMD/MLF (Micro Lead Frames), ורכיבי SMD אחרים.
שאלה 4. באיזה גודל רכיבים ו-PCB הוא יכול להתמודד?
רכיבים: 2x2 מ"מ (מינימום) עד 60x60 מ"מ (מקסימום).
PCBs: 6x6 מ"מ (מינימום) עד 412x370 מ"מ (מקסימום).
שאלה 5. כמה מדויק יישור הרכיבים?
דיוק היישור הוא ±0.02 מ"מ, מושג באמצעות מערכת הדמיה של 2 מיליון פיקסלים CCD עם מיקוד אוטומטי- ומיקום לייזר.
