עבור סטארט-אפים רבים של חומרה וצוותי מחקר ופיתוח, מיקור חוץ של הרכבת PCB נשמע נוח בהתחלה.
אבל ברגע שהפרויקט נכנס לניפוי באגים מתמשך ואיטרציה-קטנה של אצווה, מיקור חוץ הופך במהירות לאחד מצווארי הבקבוק הגדולים ביותר בפיתוח המוצר.
שינוי ערך נגד פשוט עשוי להיות:
- מחכה לשבלונה חדשה
- שליחת קבצי Gerber ו-BOM מעודכנים
- משלמים עמלת התקנה נוספת
- מחכה עוד מספר ימים להרכבה
עבור צוותים שעושים אימות אב טיפוס מהיר או NPI (מבוא למוצר חדש), הבעיה האמיתית היא לרוב לא עלות ההרכבה עצמה.
זה זמן ההמתנה.

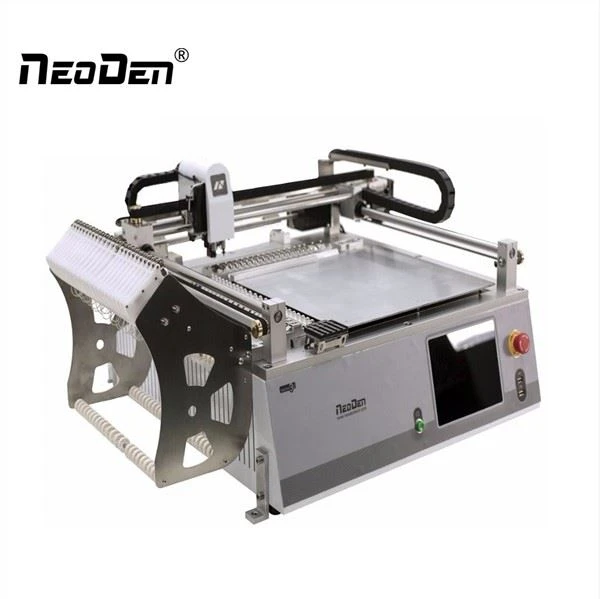

זה בדיוק המקום שבו מכונת בחירת SMT שולחנית כמו NeoDen YY1 הופכת לבעלת ערך.
במקום לחכות למפעלים חיצוניים שיעמדו בתור להזמנה שלך, המהנדסים יכולים לסיים:
- הדפסת סטנסיל
- מיקום הרכיבים
- הלחמה חוזרת
בתוך המשרד או המעבדה באותו אחר הצהריים.
מַדוּעַמכלול PCB קטן-הופך ליקר כל כך מהר?
רוב מפעלי ההרכבה של PCB מותאמים לייצור נפח.
מודל הרווח שלהם תלוי ב:
- לוחות זמנים יציבים של ייצור
- עיצובי PCB חוזרים
- ריצות ייצור ארוכות
אבל בשלבי אב טיפוס, מהנדסים בדרך כלל מתמודדים עם:
- שינויים קבועים ב-BOM
- תיקוני פריסת PCB
- ניפוי קושחה
- שינויים במיקום המחבר
- החלפות רכיבים שנגרמו ממחסור
המשמעות היא שכל עדכון קטן עשוי להפעיל:
- עמלות הקמה הנדסית
- עלויות שחזור סטנסיל
- דרישות כמות הזמנה מינימלית
- עלויות משלוח חוזרות
במקרים רבים, עלות הרכבת ה-PCB בפועל אינה גבוהה.
החלק היקר הוא התחלה מחדש של תהליך הייצור שוב ושוב.
מה YY1 משתנה בפועל בעבודה SMT יומית
היתרון הגדול ביותר שלNeoDen YY1זה לא פשוט "לחסוך כסף".
זה מקצר את מחזור איטרציית החומרה.
במקום להמתין מספר ימים להרכבה במיקור חוץ, המהנדסים יכולים לאמת ישירות:
- נכונות טביעת הרגל של הרכיב
- יכולת הלחמה
- יישור מחברים
- שינויים בעיצוב תרמי
- שינויים במעגל החשמל
בּוֹ בַּיוֹם.
עבור צוותי חומרה שעובדים על אבות טיפוס, לעתים קרובות זה חשוב יותר מאשר מהירות מיקום טהורה.
YY1 מתאים יותר ל-NPI מאשר לייצור המוני
זה משהו שספקים רבים נמנעים מלומר בבירור.
YY1 אינו מיועד להחליף קו ייצור SMT מהיר-.
זה הרבה יותר מתאים ל:
- מכלול אב טיפוס
- אימות הנדסי
- ייצור גבוה-תמהיל נמוך-
- מעבדות מו"פ
- מחלקות פנימיות להנדסה
אם המוצר שלך כבר נכנס לייצור המוני יציב עם אלפי לוחות בחודש, קווי SMT מובנים גדולים עם:
- מדפסות סטנסיל אוטומטיות
- מערכות AOI
- מרובי-ראשים במהירות גבוהה-
עדיין יהיה יעיל יותר.
YY1 פותר בעיה אחרת:
איטרציה הנדסית מהירה
לא ייצור-תפוקה גבוהה במיוחד.
בעיות SMT האמיתיות YY1 עוזרות לפתור
1. הימנעות מ"השמה ריקה" במהלך הייצור
בעיה נפוצה אחת במכונות בחירה-למחשב שולחני בעלות נמוכה היא "מיקום ריק".
הזרבובית לא מצליחה לבחור רכיב, אבל המכונה ממשיכה לפעול כאילו כלום לא קרה.
ה-PCB נראה גמור.
אבל לאחר זרימה מחדש, חסרים מספר רכיבים.
YY1 משלב מודול זיהוי ואקום בתוך ראש המיקום.
אִם:
- כיס ההזנה ריק
- הסרט לא מקולף כהלכה
- הרכיב נופל במהלך התנועה
- הזרבובית דולפת אוויר
המערכת יכולה לזהות לחץ ואקום חריג ולעצור או לנסות שוב את המיקום.
זה הופך להיות חשוב במיוחד עבור חבילות קטנות כמו:
- 0402
- QFN
- DFN
כאשר רכיבים חסרים קשה להבחין בעין במהלך הפעולה.
מדוע רכיבי 0201 נכשלים לעתים קרובות במהלך האיסוף
מתחילים רבים מניחים שדיוק המיקום תלוי בעיקר בכיול המצלמה.
במציאות, הגדרת מזין חשובה לא פחות.
המדריך של YY1 ממליץ במיוחד להגדיר את מיקום האיסוף קרוב ככל האפשר לנקודת החשיפה של הרכיב עבור חבילות זעירות כמו 0201 ו-0402.
בייצור SMT אמיתי, אם אזור הקלטת החשוף הופך ארוך מדי:
- רכיבים יכולים להשתנות
- חשמל סטטי יכול להזיז את החלק
- זווית האיסוף הופכת ללא יציבה
מפעילים מנוסים בדרך כלל מזיזים את נקודת האיסוף מעט קדימה כדי לשפר את עקביות האיסוף עבור רכיבים קטנים מאוד.
זהו אחד מאותם פרטי הגדרה קטנים שמשפיעים באופן משמעותי על יציבות המיקום המתמשכת.
מדוע-ייבוא CSV לראשונה גורם לעתים קרובות לקיזוז מיקום
YY1 תומך בייבוא ישיר של קואורדינטות CSV מתוכנת EDA.
אבל זה גם המקום שבו מתחילים רבים נתקלים בבעיות המיקום הראשונות שלהם.
קל להתעלם מכמה פרטים:
- יש להגדיר נכון את מקור השכבה התחתונה
- קואורדינטות אינן יכולות להכיל ערכים שליליים
- אין לשנות את מבנה ה-CSV YY1 באופן ידני
אחרת, המחשב עדיין עשוי לטעון את הקובץ בהצלחה, אך מיקומי המיקום בפועל עשויים להשתנות באופן גלובלי.
עבור אימות-ראשון, בדרך כלל בטוח יותר:
- מקם תחילה רק כמה רכיבים
- לוודא קוטביות ויישור
- לאחר מכן המשך במיקום אוטומטי מלא
במקום להפעיל מיד את כל ה-PCB.
זו גם זרימת העבודה המומלצת במדריך.
הגדרה נאמנה חשובה יותר ממה שמתחילים רבים מבינים
משתמשים רבים מניחים:
"אם המצלמה תזהה את הנאמן, המיקום יהיה מדויק אוטומטית."
במציאות, בחירת נאמנות לקויה היא אחת הסיבות הנפוצות ביותר לקיזוז PCB כולל.
המדריך YY1 מזהיר במפורש שהגדרות נאמנות שגויות עלולות לגרום לסטייה של מיקום באותו כיוון על פני כל ה-PCB.
בפועל, בעיות מתרחשות בדרך כלל כאשר:
- רפידות מעגליות דומות קיימות ליד ה-fiducial
- השתקפויות PCB מפריעות לזיהוי
- נעשה שימוש בחומרי ניגודיות-נמוכים
ליציבות זיהוי טובה יותר:
- השתמש ב-ניגודיות עגולה גבוהה
- הימנע מצורות נחושת עגולות בקרבת מקום
- לשמור על אזור הנאמנות נקי ויזואלית
החלטות פריסה קטנות אלו משפרות לעתים קרובות את עקביות המיקום יותר ממה שאנשים מצפים.
YY1 קל יותר ללמידה מאשר מכונות תעשייתיות מסורתיות
מכונות SMT מסורתיות דורשות לרוב תכנות בקרה תעשייתי מסובך.
YY1 מפשט חלק גדול מהתהליך הזה באמצעות הממשק הגרפי המשובץ שלו וזרימת העבודה המבוססת על -כרטיס- SD.
למהנדסים שכבר מכירים:
- ייצוא קואורדינטות PCB
- סיבוב רכיבים
- מושגים נאמנים
בדרך כלל ניתן ללמוד משרות השמה בסיסיות במהירות יחסית.
עם זאת, ניסיון SMT אמיתי עדיין חשוב כאשר מתמודדים עם:
- כוונון מזין
- בחירת זרבובית
- גובה האיסוף
- עקביות קילוף קלטת
- רכיבי גובה- בסדר
המכונה יכולה לפשט את הפעולה.
אבל ייצור SMT יציב עדיין תלוי במידה רבה בהגדרת התהליך.
בחירת זרבובית משפיעה ישירות על יציבות המיקום
בעיות מיקום רבות הן למעשה בעיות בחירת חרירים.
המדריך של YY1 מספק טווחי חרירים מומלצים עבור גדלי אריזה שונים.
לְדוּגמָה:
- CN030 → 0201
- CN040 → מותאם ל-0402
- CN100 → 0805 / 1206
- CN220 → חבילות SOP
- CN400 / CN750 → ICs גדולים יותר
שימוש בחרירים גדולים מדי גורם לעתים קרובות:
- ואקום לא יציב
- סיבוב רכיבים
- מרכוז לא מדויק
בעוד חרירים בגודל נמוך עלולים לא לשמור על שאיבה אמינה.
זה הופך בולט במיוחד עם:
- חבילות SOT
- נוריות
- רכיבים פסיביים קלים
התחזוקה היומית חשובה יותר ממה שאנשים רבים מצפים
רוב בעיות דיוק המיקום אינן נגרמות מכשל בכיול המצלמה.
הם בדרך כלל מגיעים מבעיות תחזוקה בסיסיות.
לְדוּגמָה:
- שאריות משחת הלחמה על חרירי
- חלקי שיכוך מזין בלויים
- קילוף סרט לא יציב
- חגורות רופפות
- רכיבים מחומצנים
המדריך YY1 ממליץ במיוחד לשמור על ניקיון חרירי מכיוון שאריות משחת הלחמה משפיעות ישירות על איכות המיקום.
בסביבות ייצור אמיתיות, מפעילים רבים בודקים את מצב הזרבובית לפני כל הפעלת ייצור, במיוחד בעת טיפול ברכיבים פסיביים קטנים.
מתי בכל זאת כדאי לבצע מיקור חוץ של הרכבת PCB?
גם אם יש לך YY1, מיקור חוץ עדיין הגיוני במצבים רבים.
לְדוּגמָה:
- מוצרים בוגרים שכבר נמצאים בייצור נפח
- ייצור רציף-במהירות גבוהה
- מכלול BGA-משובח מאוד
- סביבות ייצור תלויות-AOI
- ביקוש חודשי רב-אלפי-לוחים
YY1 הוא החזק ביותר במהלך:
- פיתוח אב טיפוס
- אימות הנדסי
- איטרציה מהירה של חומרה
- התאמה אישית של-נפח נמוך
לא ייצור-מהיר- במיוחד.
מחשבות אחרונות
עבור צוותי חומרה רבים, היתרון הגדול ביותר של הגדרת SMT-ביתית הוא לא רק הפחתת עלות ההרכבה.
זה מקצר את זמן ההמתנה ההנדסי.
היכולת:
- לשנות PCB בבוקר
- למקם רכיבים אחר הצהריים
- בדוק את הקושחה באותו ערב
משנה באופן דרמטי את קצב פיתוח החומרה.
ועבור צוותי הנדסה קטנים רבים, יתרון המהירות הזה חשוב הרבה יותר מתפוקת SMT טהורה.
