המדריך האולטימטיבי להקמת קו ייצור SMT: רשימת בדיקה מקיפה מתכנון ליישום

בעת הקמת חדשקו ייצור SMT, מהנדסים, מנהלים רבים ואפילו צוותי רכש מתמודדים עם אתגרים רבים. בין אם זה בניית מפעל חדש, הרחבת קווי הייצור או שדרוג הציוד הקיים, רשימת בדיקה ברורה ושיטתית היא המפתח להבטיח יעילות, איכות ומדרגיות.

מאמר זה מספק רשימת בדיקה מקיפה של קו ייצור SMT, המכסה את כל התהליך מתכנון ראשוני, תכנון פריסה, בחירת ציוד, שילוב ובאת ניפוי לאיתור סופית. מדריך זה מתאים לכל החברות המקימות או מתכננות כעת להקים קו ייצור SMT.

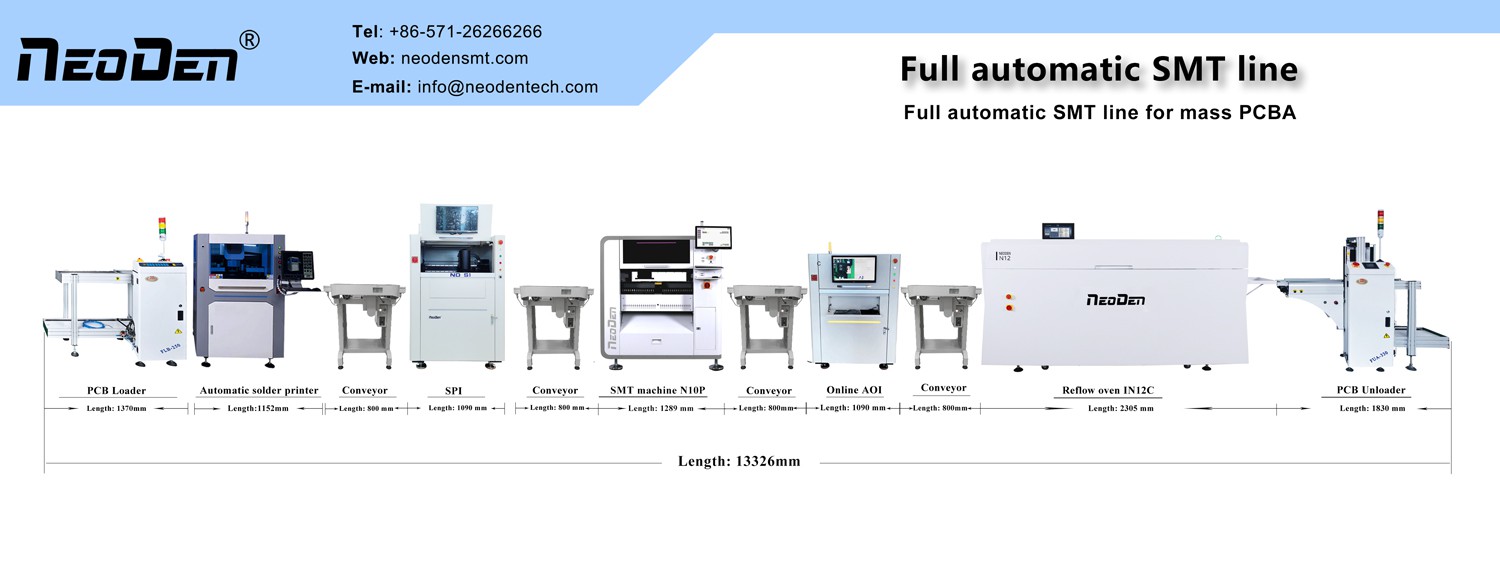

SMT production lin

לפני בחירת ציוד, הגדירו בבירור את היעדים שקו הייצור SMT צריך להשיג:

סוג מוצר:אילו סוגים של PCB תפיק? לדוגמה, אלקטרוניקה צרכנית, אלקטרוניקה לרכב או לוחות בקרה תעשייתיים
נפח ייצור וגודל אצווה:האם אתה מכוון לייצור סטנדרטי בעל נפח גבוה או לייצור גמיש של מספר זנים בקבוצות קטנות?
סוג רכיב:האם הייצור כולל רכיבים בצפיפות גבוהה בצפיפות גבוהה, BGAS, QFNS או רכיבים פסיביים של 0201 במיוחד?

שלב זה מהווה את הבסיס לכל ההחלטות הבאות, ומבטיח שכל השקעה תואמת את היעדים העסקיים והטכניים שלך.

פריסה מעוצבת היטב משפיעה ישירות על יעילות קו הייצור, זמן המחזור ונוחות התחזוקה.

הקצאת חלל:להבטיח שטח מספיק שמור לציוד, מפעילים, טיפול בחומרים והרחבה עתידית
רצף תהליכים:בדרך כלל מסודרים כ: מדפסת הדבק הלחמה →Smtבדיקת SPIמְכוֹנָה→ בחרו והניחו מכונה → מחדש תנור →Smtבדיקת AOIמְכוֹנָה→ תחנת עבודה חוזרת
ארגונומיה ובטיחות:הגדרת אזורי הפעלה, לחצני עצירת חירום ומעברי בטיחות
שליטה סביבתית:לשמור על טמפרטורה ולחות מתאימים, וליישם אמצעים אנטי סטטיים

מומלץ להשתמש בתוכנות כמו AutoCAD או SolidWorks להדמיית פריסה, וליישם רק לאחר אישור.

בחירת ציוד קובעת ישירות את תפוקת קו הייצור וקיבולת.

צִיוּד	פוּנקצִיָה	המלצות בחירה
מדפסת מסך	בדיוק מדפיס הדבק הלחמה על רפידות PCB	בחר דגמים עם יניקת ואקום ותכונות התאמת לחץ אוטומטיות
מכונת SPI	בודק את איכות הדפסת הדבקה	ממליץ להשתמש בתלת מימד SPI לדיוק גבוה יותר
בחר ומכונת מקום	בדיוק מציב רכיבים על PCB	בחר מכונות SMT במהירות בינונית או במהירות גבוהה על בסיס דרישות
התנור מחדש	ממיס הדבקת הלחמה ליצירת מפרקי הלחמה	קבע עדיפות למספר אזורי החימום ויכולת הקירור
מכונת AOI	בדוק פגמים לאחר מיקום	בחר AOI לפני ההרפיה, פוסט-זרימה AOI, או שילוב של שניהם
מערכת מסוע	להקל על העברת PCB בין תחנות עבודה	מסועים מודולריים מציעים גמישות רבה יותר, ואילו מסועים קבועים חסכוניים יותר

גם אם ביצועי הציוד מצוינים, ממשקים שאינם תואמים יכולים להפחית משמעותית את היעילות הכללית.

תקני ממשק מאוחדים:לאמץ את פרוטוקול SMEMA כדי להבטיח תאימות ממשק מסוע
מערכת בקרה ריכוזית:חבר את כל הציוד למערכת בקרה מרכזית או לפלטפורמת MES לאיסוף וניטור נתונים
כבלים כוח ונתונים:תכנן אספקת חשמל, אספקת אוויר וקווי רשת מראש
תאימות תוכנה:ודא שהציוד תומך בפורמטים של קבצים נפוצים (כגון גרבר, CAD, CSV)

במהלך שלב ההתקנה וההפעלה, פעל בשיתוף פעולה הדוק עם הספק כדי להבטיח פעולת מערכת יציבה.

לאחר התקנת הציוד, יש לאמת כל שלב תהליך כדי להבטיח את יכולת ההחזרה ואיכות המוצר.

הדפסת הדבקת הלחמה: השתמש בבדיקת SPI כדי לאמת כי הנפח ומיקום הדבקת הלחמה עומדים בדרישות
דיוק מיקום רכיב:הפעל לוחות בדיקה והשתמש בנקודות התייחסות כדי לאתר שגיאות מיקום
עקומת הלחמה מחדש:השתמש בציפולים תרמיים כדי למדוד טמפרטורת תנור ולהתאים את הפרמטרים כדי להשיג תוצאות הלחמה אופטימליות
תכנות AOI:לאמן את מערכת AOI כדי לזהות עמדות רכיב נכונות וטווחי סטייה מקובלים

מומלץ להריץ תחילה אצוות ייצור טייס, לאסוף נתונים ואז להמשיך בייצור בקנה מידה מלא.

פעולת ציוד:על המפעילים לשלוט בכישורים כמו טעינת תכניות, החלפת זרבובית ופתרון בעיות
תחזוקה ותחזוקה:טכנאים צריכים להבין כיצד לנקות שבלונות, לשמן חלקים נעים ולהחליף מתכלים
ניהול איכות:פקחי איכות חייבים להיות מסוגלים לפרש דוחות AOI/SPI ולנתח מגמות פגמים

מומלץ לארגן קורסי הכשרה המשלבים תיאוריה ותרגילים מעשיים.

כדי לשמור על תפוקה יציבה, יש לקבוע מנגנון ניטור בזמן אמת.

SPC:עקוב אחר מדדים קריטיים כמו דבק הלחמה נפח ודיוק מיקום
Mes:עקוב אחר סטטוס עבודה-בביצוע, עקיבות ו- OEE (יעילות ציוד כולל)
מנגנוני הגנת שגיאות:השתמש במיתוג סריקת ברקוד ובמיתוג תוכניות אוטומטיות כדי להפחית שגיאות אנושיות

מערכות אלה עוזרות לזהות חריגות מוקדם ומניעות שיפור מתמיד.

תחזוקה שוטפת יכולה להפחית ביעילות את זמן ההשבתה ולהאריך את אורך החיים של ציוד.

לוח הזמנים לתחזוקה:

פָּרִיט	תֶדֶר	הערות
נקה את מדפסת הסטנסיל	יוֹמִי	למנוע חסימות המשפיעות על איכות ההדפסה
שימן את ראש המיקום	שְׁבוּעִי	להפחית בלאי ולשפר את דיוק המיקום
כיול את מצלמת AOI	יַרחוֹן	להבטיח גילוי פגמים מדויק
בדוק את הצמד התרמי של התנור מחדש	רִבעוֹן	לשמור על עקביות עקומת טמפרטורה

מומלץ למלא חלקי חילוף משותפים ולהסכמי תחזוקת שלטים עם ספקים אמינים.

זרימת חומרים יעילה יכולה להפחית משמעותית את צווארי הבקבוק ולשפר את היעילות הכללית.

השתמש במערכת Kanban או בשילוב ERP כדי לעקוב אחר חומרים
אחסן רכיבים רגישים (כמו ICS רגיש לחות) בארון יבש
תייג ברור גלילי חומר והשתמש בסורקי ברקוד כדי להקליט חומרים נכנסים ויוצאים
הציגו מחליף מזין אוטומטי או מערכות האכלה חכמות בהן ריאלי

ניהול מלאי אפקטיבי מונע השבתה של ייצור עקב מחסור מהותי.

לאחר השלמת הצעדים לעיל, ניתן להשיק רשמית את קו הייצור של SMT.

כל הציוד נבדק ופועל כרגיל
הועבר אימות תהליכים ושיעורי התשואה עומדים בסטנדרטים
המפעילים קיבלו הכשרה
אמצעי איכות ובטיחות קיימים
מערכת MES/SPC החלה לאסוף נתונים

נתח נתוני OEE כדי לזהות בעיות
לערוך פעילויות לשיפור רזה
עדכון זרימת תהליך על בסיס משוב

בניית קו ייצור חדש של SMT הוא פרויקט הנדסי מערכות מורכב, אך עם רשימת הבדיקה האולטימטיבית הזו, תוכלו למזער את הסיכונים, להאיץ את מהירות ההפעלה ולהניח בסיס איתן להצלחה לטווח הארוך.

factory

ש 1: האם יש למקם את AOI לפני או אחרי מכונת הלחמה מחדש מחדש?

ת: מומלץ לקבוע את התצורה של AOI לפני ההרפיה (לאיתור מישור שגוי) וגם לאחר AOI לאחר ההרפיה (כדי לאתר פגמים הלחמה), אך מרבית החברות יכולות להקים תחילה רק AOI לאחר ההרפיה.

ש 2: כיצד לבחור בין חגורות מסוע מודולריות לחגורות מסוע קבועות?

ת: לצורך גמישות ומדרגיות, בחר חגורת מסוע מודולרית. עבור תקציבים מוגבלים ודרישות יציבות, מסוע קבוע מתאים.

ש 3: האם מכונת SPI נחוצה?

ת: ליישומים הדורשים אמינות גבוהה או שיעורי תשואה גבוהים, SPI חיוני לגילוי מוקדם של פגמים בהדביקת הלחמה ולהפחתת שיעורי הגרוטאות.
