מהו מזין SMT? The Core Assurance Of SMT Line Stability - חדשות תעשייתיות

בקווי SMT-מהירים,לִבחוֹר ו למקם מכונותהרכב במדויק עשרות אלפי רכיבים דקות בשעה. אבל האם חשבתם פעם: כיצד מועברים רכיבים אלו אל ראש ההצבה בצורה יציבה, מסודרת וללא הפרעות? התשובה טמונה במרכיב שלכאורה לא ראוי לציון אך בעל חשיבות קריטית-שללִבחוֹר ו מָקוֹםFאידר.

בייצור אוטומטיקווים, המזינים עשויים להיות קטנים, אך הם קובעים ישירות את דיוק המיקום, יעילות הייצור ויציבות הקו הכוללת. מאמר זה מתעמק ב: מהו בעצם מזין? אילו סוגים קיימים? כיצד הם משפיעים על ייצור חכם? ואיך לבחור את מערכת ההזנה המתאימה ביותר לפס הייצור שלך.

הSMTFאידר, המכונה גם 'מזין רכיבים', הוא התקן מכני מדויק המעביר בצורה מהימנה ושיטתית רכיבים (כגון נגדים, קבלים, שבבי IC וכו') מהאריזה המקורית שלהם (למשל, גלילי סרט, מגשים, צינורות) אל מיקום האיסוף של ראש המיקום.

אם ניקח לדוגמה את מזין הסלילים-ו-הנפוצים ביותר: רכיבים מכוסים בסרט מנשא פלסטיק, מכוסים בסרט מגן. המזין משתמש בכונן מכאני או חשמלי כדי לקלף במדויק את הסרט המגן הזה, וחושף את הרכיבים במיקום קבוע מראש. כאשר ראש האיסוף- יורד כדי להרים רכיב, עליו להיות ממוקם במדויק, מכוון נכון וללא תזוזה. כל התהליך הזה חייב להסתיים תוך אלפיות שניות, עם דיוק החזרה שנשמר בתוך ±0.05 מ"מ.

יציבות אספקת המזינים קובעת ישירות את איכות המיקום. בעיות כגון אי יישור הזנה, חסימה או דילוג על רכיבים יגרמו ל:

כשל באיסוף רכיב, גורם להשמטות מיקום.
סטייה בזווית של רכיב, המובילה לשגיאות קוטביות או פגמים בהלחמה.
בחירה-ו-תכופות של אזעקות ראש והפסקות, תוך הפחתת יעילות הציוד הכוללת (OEE).

Therefore, a high-precision feeder is a prerequisite for achieving high SMT yield rates (>99.5%), במקום אביזר אופציונלי בלבד.

בהתבסס על פורמטי אריזה של רכיבים ודרישות קו ייצור, המזינים מסווגים בעיקר כדלקמן:

מתאים ליותר מ-80% מהרכיבים הסטנדרטיים להרכבה-על פני השטח (למשל, נגדים/קבלים 0201, 0402, IC קטנים).

מזינים מכניים: מונעים על ידי מבנים מכניים בלבד כגון מצלמות וגלגלי שיניים. בנייה פשוטה, עלות נמוכה ויציבות גבוהה הופכים אותם לאידיאליים לייצור המוני יציב.
מזיני SMT חשמליים: השתמש במנועי סרוו לתגובה מהירה יותר ודיוק גבוה יותר, תמיכה-בשינויים חומרים ללא הפסקה ובהחלפה חמה-. מתאים יותר למהירות- גבוההSMTמכונות השמהוקווי ייצור גמישים.

מזינים חשמליים הפכו לציוד סטנדרטי בקווי ייצור-מתקדמים של SMT, במיוחד במוצרי אלקטרוניקה, מה שמשפר משמעותית את UPH (יחידות לשעה).

משמש לטיפול ב-ICs גדולים או בעלי צורה לא סדירה שלא ניתן לארוז-בגלגל, כגון BGAs, QFPs, QFNs ומחברים.

המפתח למזיני מגשים טמון במיקום חוזר ונשנה ועיצוב אנטי-סטטי, מה שהופך אותם לשימוש נפוץ בייצור מוצרים בעלי אמינות גבוהה- כגון אלקטרוניקה לרכב ותחנות בסיס תקשורת.

מזין מקל: מתאים לרכיבים-ארוזים דרך-חור או חלקים מיוחדים (למשל, קבלים אלקטרוליטים, ממסרים), המעביר רכיבים לנקודת האיסוף- באמצעות כוח משיכה או רטט.
מזין בתפזורת (מזין רטט): מעבד רכיבים בתפזורת לא ארוזים. עלות-נמוכה אך עם דיוק מופחת, מועסקת בעיקר בתרחישי ביקוש או תיקון נמוך-.

הערה: מזינים בתפזורת אינם מומלצים לייצור חכם או לקווי ייצור-באמינות גבוהה בשל הרגישות שלהם לערבוב רכיבים-וקושי במעקב.

החלפות מזין מסורתיות דורשות כיבוי מכונה ויישור ידני, הנמשך 5-10 דקות. מזינים מודרניים לשינוי מהיר-עם ממשקים סטנדרטיים משלימים החלפות תוך 30 שניות; עיצובים עמידים בפני תקלות (כגון זיהוי RFID) מבטלים סיכוני אי הזנה, ומפחיתים באופן משמעותי עצירות לא מתוכננות.

נתונים סטטיסטיים בתעשייה מצביעים על כך שאופטימיזציה של מערכות Feeder יכולה להעלות את ה-OEE הכולל של קו ב-8-12%.

קווי ייצור SMT-מתקדמים מאמצים מזינים חכמים, שהחיישנים המשולבים ומודול התקשורת שלהם מאפשרים:

ספירת רכיבים-בזמן אמת: עוקב באופן אוטומטי אחר רמות המלאי שנותרו ומפעיל התראות מילוי.
זיהוי אצווה ודגם: מאמת חומרים באמצעות ברקודים/RFID כדי למנוע-זיהום צולב.
אינטגרציה של מערכת MES: העלאת נתוני הזנה למערכת ביצוע הייצור לעקיבות תהליכים מלאה.

לדוגמה, בייצור אלקטרוניקה לרכב, כל רכיב על כל PCB חייב להיות ניתן למעקב. מזינים חכמים משמשים כנקודת כניסת הנתונים העיקרית להשגת מטרה זו.

למרות שההנדסה-מדייקת, המזינים צוברים אבק ובלאי במהלך פעולה ממושכת במהירות גבוהה-. אי ניקוי מעת לעת פסי הנחייה וכיול עמדות האכלה עלול לגרום ל:

אי יישור הזנה ← אי יישור מיקום ← פגמי הלחמה.
חסימות תכופות → אזעקות ציוד → פלט מופחת.

קבע משטר תחזוקה מתוזמן (למשל, ניקוי/כיול כל 500 שעות) ובחר מזינים מודולריים, המפורקים בקלות כדי למזער את מורכבות התחזוקה והעלויות.

כיצרנית ציוד SMT מקצועית, אנו ממליצים להעריך את בחירת המזינים בשלושה מימדים:

חייב להתאים למותג/דגם מכונת הבחירה והמקום.
תן עדיפות למזינים התומכים בתקנים אוניברסליים (לדוגמה, SMEMA) כדי להקל על שדרוגי ציוד עתידיים או ייצור קו מעורב-.

מהירות אספקת המזינים חייבת להתאים לזמן המחזור של מכונת הבחירה והמקום כדי להימנע מלהיות צוואר בקבוק.
שקול את הזמן הממוצע בין כשלים (MTBF).
בעת חישוב ה-TCO, כלול עלויות רכש, הוצאות תחזוקה והפסדים בזמן השבתה-לא רק את מחיר היחידה.

אם המטרה שלך היא לבנות מפעל חכם, ודא שהבחירה תומכת ב:

זיהוי RFID/ברקוד.
העלאת נתונים-בזמן אמת (תומכים בפרוטוקולים תעשייתיים כמו SECS/GEM, OPC UA).
ניטור מצב מרחוק ושדרוגי קושחה של OTA.

למרות שמזינים כאלה כרוכים בהשקעה ראשונית מעט גבוהה יותר, הם מפחיתים משמעותית את הסיכונים התפעוליים ואת עלויות העבודה בטווח הארוך.

מזין הבחירה והמקום עומד כאחד ממרכיבי הדיוק המוערכים ביותר בקו הייצור של SMT. אמנם פחות בולט ממכונת ההצבה עצמה, אך היא עומדת בבסיס-מהירות גבוהה,-דיוק גבוה וייצור יציב במיוחד.

בחירת מערכת הזנה-בביצועים גבוהים, אמינה מאוד וחכמה אינה מייצגת רק השקעה בציוד, אלא הגנה-לטווח ארוך לתפוקת ייצור, יעילות אספקה ומוניטין מותג.

פנה אלינו באופן מיידי. כיצרנית ציוד SMT מקצועית, אנו מספקים מגוון שלם של מכונות מיקום ופתרונות הזנה תואמים כדי לעזור לך לבנות קווי ייצור SMT מודרניים יעילים, גמישים וניתנים למעקב!

1) הוקמה בשנת 2010, 200 + עובדים, 27000+ מ"ר. מִפְעָל.

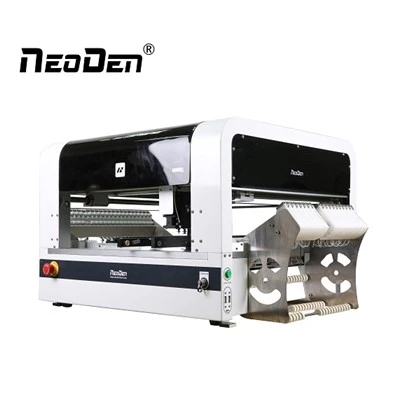

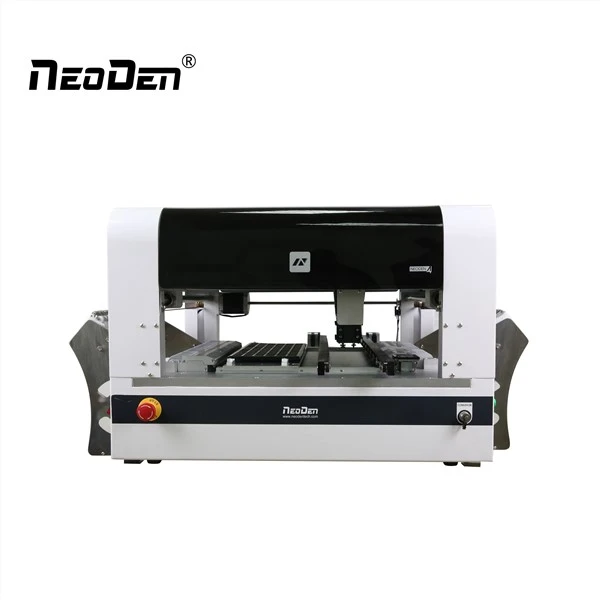

2) מוצרי NeoDen: מכונות PnP מסדרות שונות, NeoDen YY1, NeoDen4, NeoDen5, NeoDen K1830, NeoDen9, NeoDen N10P. Reflow Oven IN סדרת, כמו גם ליין SMT שלם כולל את כל ציוד ה-SMT הדרוש.
