מה זה SMT?
במילים פשוטות, SMT הוא תהליך של הדבקת הדבק על פריסת PCB כדי ליצור חיבורים חשמליים מאובטח. כל מה שאתה צריך זה סטנסיל, הלחמה, מדפסת.
מה בדיוק הוא הלחמה?
זה הדבק עשוי מתכת הלחמה השטף, שהוא סוכן ניקוי כימי. לא רק שהוא משמש דבק כאשר רכיבים ממוקמים על הלוח, אם הוא ממוקם כראוי, הוביל יהיה הרטיב, אשר יוצר זרם חזק באמצעות כרית הלוח ואת הרכיב.

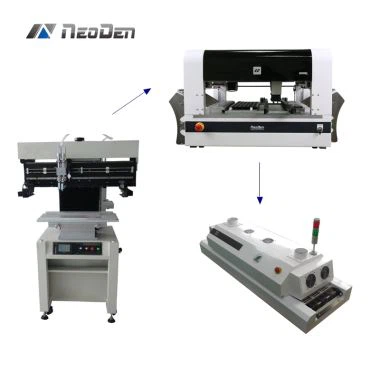

למה אני צריך מדפסת?
המהנדס צריך מדפסת כי זה הדרך הטובה ביותר כדי להבטיח את הדבק הלחמה הולך בדיוק איפה זה נחוץ. מערכת המדפסת תיישר את הלוח ואת הרכיבים, והדבק הלחמה יידחק על הלוח. בדרך כלל, זה ייקח בין 15-45 שניות עבור כל לוח, מה שהופך אותו אופציה נהדרת עבור מי צריך מספר גדול של לוחות בתוך מסגרת זמן הדוק.
מהם השלבים להדפסת לוחות מעגלים מודפסים?
השלבים הם כדלקמן:
1. עיצוב: כל PCBs צריך נקודות התייחסות מסומן על אותם כך שהם יידעו בדיוק היכן הלחמה צריך להיות מיושר לפגוש את כריות. חלק זה הוא קל במיוחד על פשוטה, אחד שכבות הלוח, כלומר, הם מכילים רק מסלולים נחושת על רק אחד משטחי שלה.
2. מסכה: החלל בין הכריות לבין הלוח הוא לעתים קרובות שכבות עם מסכת הלחמה כדי לשפר את הדיוק ולשלוט על זרימת הלחמה.
3. סיום: כאחת השלבים האחרונים, כריות ו הלחמה מכוסים נחושת ללא ציפוי זה מגן, הרכיבים נוטים חמצון.
