מכונת הרכבה של SMT PCB

אוטומציית איסוף ומקום של PCB

קו SMT אוטומטי זה מתאים לבלוטות טיפוס ולקטנים-בינוניים במחירים נוחים.

בדוק את הווידאו ב- YouTube: https://www.youtube.com/c/NeoDenTechnology

שלב 1. מדפסת סטנסיל הלחמה חצי אוטומטית YS350

SMT PCB Assembly Machine

מודל	YS350
מידות	850×720×1650 מ"מ
גודל פלטפורמה	320×400 מ"מ
גודל לוח המעגלים המודפסים	250×350 מ"מ
גודל תבנית	550×680 מ"מ
מהירות הדפסה	0 ~ 8000mm / min
עובי PCB	0.2 ~ 2.0 מ"מ
טווח כוונון PCB	קדמי/צדדי +10 מ"מ
גובה הפלטפורמה	180 מ"מ
יכולת חזרה	±0.02 מ"מ
מצב מיקום	חור חיצוני/הפניה
ספק כוח	220V 50HZ/60HZ
משקל	300 ק"ג

שלב 2. בחר ומקום מכונת NeoDen4

SMT PCB Assembly Machine

שם מוצר	מכונת אוטומציית בחירה ומקום של NeoDen4
סגנון מחשב	גנטרי יחיד עם 4 ראשים
קצב מיקום	4000CPH
ממד חיצוני	L 680* W 870 * H 460mm
מספר מרבי של לוח PCB ישים	290 מ"מ * 1200 מ"מ
מאכילים	48pcs
כוח עבודה ממוצע	220V/160 ואט
טווח רכיבים	הגודל הקטן ביותר: 0201
	הגודל הגדול ביותר: TQFP240
	גובה מרבי: 5 מ"מ

NeoDen4 היא מכונת בחירה ומקום של גמישות רכיבים, גמישות PCB וגמישות בייצור.

הוא מצויד במצלמות CCD כפולות, מסילות אוטומטיות, מאכילים אלקטרוניים אוטומטיים ו -4 ראשי מיקום, אשר יכול לתמוך הר 0201, BGA, QFN.

שלב 3. הזרמה מחדש של הלחמה T-5L

SMT PCB Assembly Machine

מודל	הזרמה מחדש של הלחמה T-5L
גובה מרבי של רכיב	55 מ"מ
גובה סטנדרטי של רכיב	20 מ"מ
רוחב מסוע	300 מ"מ
אזורי חימום	5
הספק שיא	7000W
גודל אריזה	190x70x128 ס"מ
משקל ברוטו	220 ק"ג

סרטון מיקום

אחריות: 1 שנים עבור NeoDen4 ומכונות אחרות מזמן הרכישה ותמיכה לאחר המכירה לכל החיים.

אריזה: מארז עץ ללא חיטוי

משלוח: DHL/FEDEX/UPS/EMS/בדרך הים/באוויר או לקוח מונה.

תשלום: 100% T/T לפני המשלוח.

משוב

שוב תודה על עזרתך בהכל. זה היה קצת אתגר אבל עשית את זה כל כך הרבה יותר טוב.

אני באמת מעריך את ההבנה והסבלנות שלך. הזכרתי את המצב הזה לכמה מעמיתיי לעבודה והם גם מתרשמים מהשירות שסיפקת.

אני מקווה שאוכל להשיג לך עסקים מהם בעתיד. החוויה הזו הראתה לי איך גם במצב קשה החברה שלך מאוד תומכת וזה אומר הרבה.

לא הרבה חברות היו כל כך מבינות ומחפשות שם אינטרסים של לקוחות כמוך, זה לא יישכח.

אני אוודא שאעביר את זה לכמה אחרים כדי שהם יהיו מודעים לחברה ולשירות שלך.

—— משוב מלקוח אמריקאי

עלינו

מפעל

factory

factory4

טכנולוגיית ג'ה-ג'יאנג Neoden היא ספקית מקצועית עם 10 שנות ניסיון ומספקת פתרונות SMT חד פעמיים ללקוחות, מוצרי מפתח הם מכונות איסוף, תנור זרימה מחדש ומדפסת הלחמה. נכון לעכשיו, מכרנו 10000+ סטים של מכונות ומיוצאים ל 130+ מדינות בעולם, ובנינו מוניטין טוב בשוק.

הסמכה

Certi1

תערוכה

exhibition

למה לבחור ב-NeoDen?

איכות

מאז השקת הדור הראשון של TM220A לדור הרביעי של NeoDen4, המכונות שלנו קיבלו מחיאות כפיים רבות מלקוחות ברחבי העולם, הנה כמה סרטוני משוב ומיקום לעיון האדיב שלך.

1. 0603, SOT23, MSOP20:https://www.youtube.com/watch?v=Vdg1c-LzkRk

2. בניין NeoDen4 SOM100:https://youtu.be/6-JrNvjJYMw

חוץ מזה, NeoDen מחזיקה בתעודת TUV NORD CE מאז 2015, צירפה את המסמכים לעיון האדיבות שלך.

חסכוני

מכונות PnP של NeoDen נתמכות באופן נרחב הודות לדיוק הגבוה, ביצועים יציבים, איכות אמינה במחירים נוחים.

מאב טיפוס לייצור.
מוצרי NeoDen תוכננו במיוחד עבור עקרות בית, בעלי סטארט-אפים, חוקרי מעבדה או מהנדסי אלקטרוניקה שרוצים לעשות אב טיפוס או ייצור אצווה קטן-בינוני.
טווח הרכיבים: 0201, 0402, SOT, SOP, TQFP, BGA, QFN וכו '.

קל לתפעול

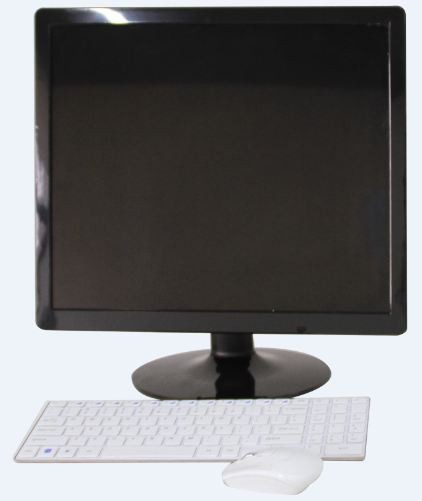

באמצעות מחשב מוכלל, דרוש לך רק צג ולוח מקשים כדי להציג את המחשב ולשלוט בו.
א. צור קבצי קואורדינטות מתוכנות עיצוב PCB (AD, נשר, KiCad, Upverter, וכו ').
B. אם אין לך פריסת PCB, באפשרותך גם לתכנת בקלות קובץ עבודה בסיוע מערכת הראייה.
