בחר ומקום מכונת שולחן עבודה
NeoDen 3V Pick and Place Machine Desktopוִידֵאוֹ

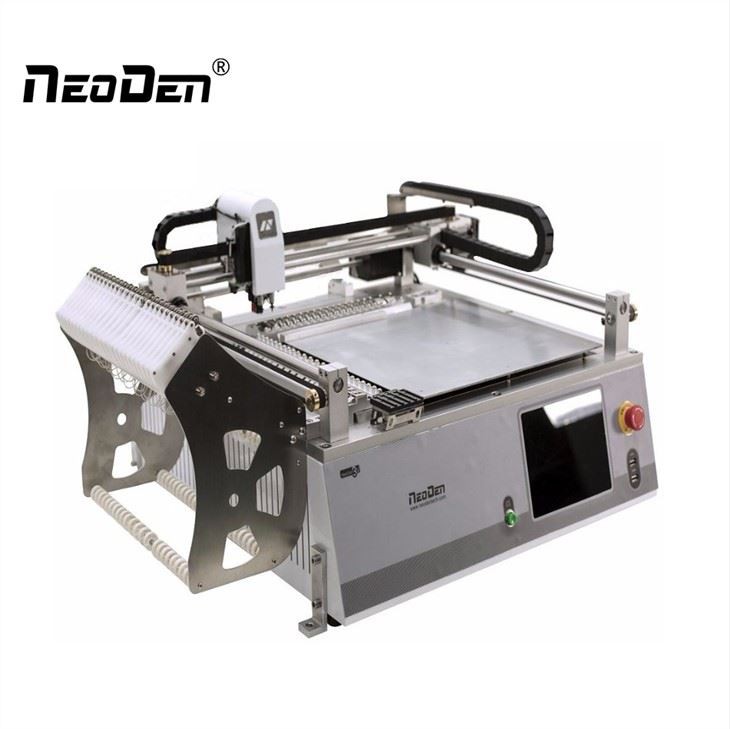

NeoDen 3V בחר ומקום מכונה שולחנית
תכונה
הוא כולל ראש כפול, 24 חריצי הזנה, מערכת ראייה ומערכת מיקום גמישה, המתאימה לייצור אב טיפוס, ייצור אצווה קטנה-בינונית עם ביצועים יציבים ומחיר סביר.
מִפרָט
|
שם מוצר |
NeoDen 3V בחר ומקום מכונה שולחנית |
|
מספר ראשים |
2 |
|
מַעֲרָך |
חָזוֹן |
|
רוֹטַציָה |
±180 מעלות |
|
שיעור מיקום |
5000CPH (ללא ראייה); 3500CPH (עם ראייה) |
|
קיבולת מזין |
מזין קלטות: 24 (כולם 8 מ"מ) |
|
מזין רעידות: 0~5 |
|
|
מזין מגשים: 5~10 (נתמכת בהתאמה אישית) |
|
|
מימד לוח |
מקסימום: 320*420 מ"מ |
|
טווח רכיבים |
הרכיבים הקטנים ביותר: 0402 |
|
הרכיבים הגדולים ביותר: TQFP144 |
|
|
גובה מקסימלי: 5 מ"מ |
|
|
מספרי משאבות |
3 |
|
דיוק מיקום |
±0.02 מ"מ |
|
מערכת הפעלה |
Windows XP-NOVA |
|
כּוֹחַ |
160~200W |
|
אספקת חשמל |
110V/220V |
|
גודל מכונה |
820(L)*650(W)*410(H)mm |
|
גודל אריזה |
1001(L)*961(W)*568(H)mm |
| N.W./G.W. |
55 ק"ג/80 ק"ג |
פרטים

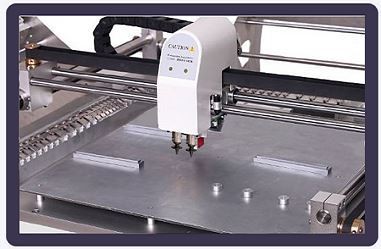

מערכת ראייה מלאה 2 ראשים
2 ראשי מיקום ברמת דיוק גבוהה עם ±180 מעלות
סיבוב יכול לספק את הצורך של רכיבים במגוון רחב
תיבת פילינג אוטומטית עם פטנט
מפעילים אלקטרומגנטיים מוגנים בפטנט, אתה לא צריך להיפטר מהם
סרט הניילון המבוזבז באופן ידני, מה שחוסך לך יותר זמן ומאמץ.
מיקום PCB גמיש
באמצעות פסי תמיכה וסיכות PCB, היכן שתרצו
לשים את ה-PCB וכל הצורה של ה-PCB שלך,
הכל יכול להיות מטופל היטב.
בקר משולב
ביצועים יציבים יותר ותחזוקה קלה יותר.
לספק קו ייצור SMT חד פעמי
מוצר קשור
 |
 |
 |
| סטנסיל prבין FP2636 | מכונת בחירה ומקום SMT NeoDen4 | מכונת בחירה ומקום NeoDen K1830 |
תעשיית יישומים
תעשיית מוצרי חשמל ביתיים, תעשיית אלקטרוניקה לרכב, תעשיית חשמל, תעשיית LED, אבטחה, תעשיית מכשירים ומדים, תעשיית תקשורת, תעשיית בקרה חכמה, תעשיית דברים באינטרנט
תעשייה צבאית ועוד.
בחירה טובה במיוחד עבור לקוחות שמעדיפים בפרויקט אב טיפוס כמכשיר הפעלה. אם אתה צריך, אנא אל תהסס לפנות אלינו.
נוהל סטנדרטי של הרכבת מועצת המנהלים
שלב 1. מדפסת הלחמה
מניחים מעט משחת הלחמה על כל רפידה במקום שבו רכיב יישב. כדי להפוך את התהליך הזה למהיר יותר, מניחים שבלונה על הלוח, ואת הדבק מורחים על השבלונה עם מגב מתכת.
שלב 2. בחר ומקום מכונה
לאחר שהלוח הודבק, עלינו להניח את הרכיבים מעל (ניתן לעשות זאת ביד או במכונה). מכונת איסוף ומקום (PNP) משתמשת בוואקום כדי להרים רכיב מחתיכת סרט, לסובב אותו לכיוון הנכון, ואז למקם אותו על לוח מעגלים שצופו במשחת הלחמה. לוקח כמה שעות להגדיר מכונה לבניית המכלול, אבל ברגע שהכל פועל, זה מהיר מאוד.
שלב 3. תנור זרימה מחדש
לאחר האיסוף והמקום, יש להזרים את הדבק מחדש כדי ליצור מפרק הלחמה מוצק. את הלוחות מניחים על מסוע שנע באיטיות דרך תנור גדול, וחושף את הלוחות לחום מספיק כדי להמיס את ההלחמה (בערך 250 מעלות!). כשהלוח עובר דרך התנור, הוא נתקל באזורי טמפרטורה שונים, מה שמאפשר לו להתחמם ולהתקרר בקצב מבוקר.
