בחר ומקום מכונה להרכבת PCB של SMT אלקטרוניקה

Pick and Place Machine For SMT Electronics PCB Assembly

מָבוֹא

NeoDen3V היא גרסה משודרגת של סדרת TM245P. היא כוללת ראש כפול, 24 חריצי הזנה (בגרסה הסטנדרטית - לגרסה המתקדמת יש 44 חריצי הזנה), מערכת ראייה ומערכת מיקום גמישה, המתאימה ליצירת אב טיפוס, ייצור קטן/בינוני עם ביצועים יציבים ומחיר סביר.

מִפרָט

שם מוצר	NeoDen 3V מכונת בחירה ומקום
מספר ראשים	2
מַעֲרָך	חָזוֹן
רוֹטַציָה	±180 מעלות
שיעור מיקום	5000CPH (ללא ראייה); 3500CPH (עם ראייה)
קיבולת מזין	מזין קלטות: 24 (כולם 8 מ"מ)
	מזין רעידות: 0~5
	מזין מגשים: 5~10 (נתמכת בהתאמה אישית)
מימד לוח	מקסימום: 320*420 מ"מ
טווח רכיבים	הרכיבים הקטנים ביותר: 0402
	הרכיבים הגדולים ביותר: TQFP144
	גובה מקסימלי: 5 מ"מ
מספרי משאבות	3
דיוק מיקום	±0.02 מ"מ
מערכת הפעלה	Windows XP-NOVA
כּוֹחַ	160~200W
אספקת חשמל	110V/220V
גודל מכונה	820(L)650(W)410(H)mm
גודל אריזה	1001(L)961(W)568(H)mm
N.W./G.W.	55 ק"ג/80 ק"ג

סרטונים

דמויות של NeoDen3V

1. מערכת ראש Full Vision 2

שני ראשי מיקום בעלי דיוק גבוה עם סיבוב של 360 מעלות יכולים לספק את הצורך של רכיבים במגוון רחב.

2. תיבת פילינג אוטומטית עם פטנט

מפעילים אלקטרומגנטיים מוגנים בפטנט, אינך צריך להיפטר מסרט הניילון המבוזבז באופן ידני, מה שחוסך לך יותר זמן ומאמץ.

3. כמות מזין בהתאמה אישית

תמיכה לעשות כמויות הזנה מותאמות אישית כרצונך

4. התאמה גמישה של מזין הרטט

מתאים לרוב הרוחב של רכיבי חבילת הצינור, תומך ב-5 סוגים של IC בפעם אחת לכל היותר.

5. מיקום PCB גמיש

על ידי שימוש בפס ותמיכת PCB, בכל מקום שתרצה לשים את ה-PCB ובכל צורת ה-PCB שלך, הכל יכול להיות מטופל היטב

6. בקר משולב

ביצועים יציבים יותר ותחזוקה קלה יותר.

7. מזין מגשים

התמיכה שמה 5-10סוגי מגש ארוז של ICs בזמן אחד

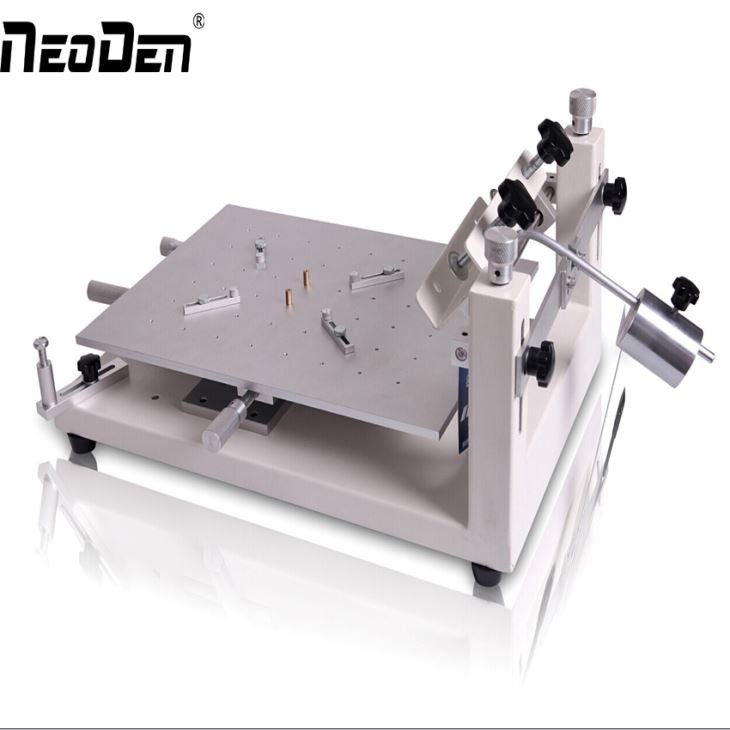

מפרט של מדפסת FP2636

Stencil printer

שם המוצר	מדפסת הלחמה NeoDen FP2636
גודל PCB מקסימלי	11"× 15" - 280×380 מ"מ
גודל PCB מינימלי	{{0}}.4"× 0.2" - 10×5 מ"מ
גודל סטנסיל מסך	10"× 14" - 260×360 מ"מ
מהירות הדפסה	בקרת עבודה
עובי PCB	0- 0.8 אינץ' - 0-20 מ"מ
גובה הפלטפורמה	7.5 אינץ' - 190 מ"מ
הֲדִירוּת	±0.01 מ"מ
זווית סיבוב מקסימלית	±15 מעלות
מצב מיקום	חור חיצוני / התייחסות

מפרט של NeoDen IN6 Reflow Oven

NeoDen IN6 reflow oven

שם המוצר	תנור זרימה שולחנית של NeoDen IN6
דרישת חשמל	110/220VAC 1-שלב
מהירות מסוע	5 - 30 ס"מ/דקה (2 - 12 אינץ'/דקה)
גובה מקסימלי סטנדרטי	26 מ"מ
רוחב הלחמה	260 מ"מ (10 אינץ')
תא תהליך אורך	680 מ"מ (26.8 אינץ')
זמן חימום	כ 25 דקות
מידות	1020507350 מ"מ (LWH)
N.W./G.W.	49 ק"ג/64 ק"ג
