מאגר PCB

video

מאגר PCB

מאגר PCB

■ תומך בתהליכי FIFO (First-In-First-Out) או LIFO (Last-In-First-Out).
■ יכול לזהות NG רע, בסדר, אין מצב לוח 3
■ מספר לוחות אחסון: 20 יחידות

NeoDen SMT Buffer היא מערכת מסוע אוטומטית המיועדת לאחסן ולנהל באופן זמני PCB בין שלבי ייצור SMT שונים. על ידי קליטת שינויים במהירות בין מכונות, זה עוזר לשמור על זרימת חומרים חלקה, מונע גודש ומספק שלב זמני לקירור שלאחר-זרימה חוזרת ואופטימיזציה של הייצור.
המערכת תומכת במצבי FIFO (First-In-First-Out), LIFO (Last-In-First-Out), מיון NG/OK ומעבר-, מה שהופך אותו למתאים למגוון רחב של קווי ייצור SMT.

שלח החקירה

שוחח עכשיו

Product Details ofמאגר PCB

למה להשתמש במסוע מאגר SMT?

הבדלים בזמני מחזור המכונה יוצרים לעתים קרובות צווארי בקבוק בקווי ייצור SMT. מסוע חיץ פועל כתחנת אחסון זמנית בין תהליכים, ומאפשר לציוד במעלה הזרם לפעול ביעילות רבה יותר.

יישומים אופייניים כוללים:

איזון קווים בין מכונות במהירויות עיבוד שונות.
קירור לאחר-זרימה חוזרת והחזקת לוח זמני.
אופטימיזציה של ייצור במהלך הפסקות או האטות במורד הזרם.
ניהול ייצור FIFO ו-LIFO גמיש.
מיון לוחות OK/NG לאחר SPI או AOI insפיקציה.

מִפרָט

מערכת בקרה	PLC + מסך מגע	מידות	500 × 1160 × 1700 מ"מ
גודל PCB	50 × 50 מ"מ – 450 × 330 מ"מ	עובי PCB	0.6 - 3.0 מ"מ
זמן מחזור	בערך 8 ש'	ספק כוח	110V / 220V, 50/60 הרץ
מספר לוחות אחסון	20 יחידות	לחץ אוויר	0.4–0.6 MPa
צריכת אוויר	מקסימום. 10 ליטר לדקה	גובה מסוע	900 ± 30 מ"מ
כיוון מסוע	L-R או R-L (אופציונלי)	פְּסִיעָה	10, 20, 30, 40 מ"מ
משקל ברוטו	200 ק"ג	גודל אריזה	700 × 1360 × 1900 מ"מ

תכונות עיקריות של NeoDen SMT Buffer

PCB Buffer

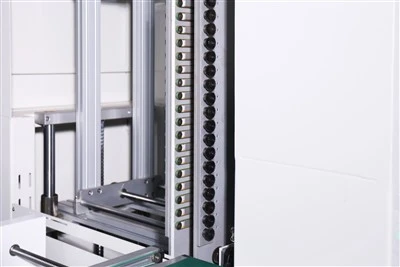

1. מבנה הגבהה של בורג כדור כפול

NeoDen Buffer מאמץ מבנה בורג כדור כפול לתנועה אנכית. עיצוב זה מספק פעולת עלייה וירידה יציבה תוך מתן אפשרות לאחסון PCB אוטומטי והעברה בין רמות שונות.

PCB Buffer

2. PLC + מערכת בקרת מסך מגע

מאגר NeoDen SMT משתמש ב-PLC ומערכת בקרת מסך מגע לתפעול קל והגדרות פרמטרים נוחות, המאפשרים למפעילים לנהל את הציוד ביעילות.

3. מצבי הפעלה מרובים

מכונה אחת משלבת מספר מצבי זרימת ייצור:

FIFO (First-In-First-Out)
LIFO (אחרון-נכנס-ראשון-אאוט)
מצב מעבר-
מצב מיון NG/OK

פונקציות אלו מספקות גמישות רבה יותר עבור דרישות ייצור שונות וסידורי תהליכים.

4. NG, OK ו-No-זיהוי סטטוס לוח

המערכת יכולה לזהות שלושה מצבי פעולה:

לוח NG
לוח בסדר
אין לוח

כאשר הוא מחובר לציוד בדיקה כגון מערכות SPI או AOI, המאגר יכול לתמוך בניהול ומיון אוטומטי של זרימת לוח.

5. תאימות ממשק SMEMA סטנדרטית

NeoDen Buffer תואם לתקן ממשק SMEMA, המאפשר אינטגרציה עם ציוד SMT במעלה הזרם ומורד הזרם עבור קווי ייצור אוטומטיים.

אם אתה צריך, אנא אל תהסס לפנות אלינו לקבלת מידע נוסף.

ספק אחד-פס ייצור SMT אחד

SMT-line

על NeoDen

מִפְעָל

neoden factory

neoden factory

neoden factory

הסמכה

neoden certification

תַעֲרוּכָה

neoden exhibition

neoden exhibition

SMT machine exhibition

neoden exhibition

neoden exhibition

neoden exhibition

אם אתה צריך, אנא אל תהסס לפנות אלינו לקבלת מידע נוסף.

שאלות נפוצות

שאלה 1. האם המאגר יכול לעבוד עם מכונות בדיקת SPI ו-AOI?

ת. כן. המאגר יכול לתמוך במיון לוח לאחר מכונות בדיקה כגון SPI ו-AOI.

זה יכול לזהות שלושה סטטוסים: לוח NG, לוח OK וללא לוח.

שאלה 2. כמה לוחות יכולה המכונה לאחסן?

ת. מאגר ה-NeoDen SMT יכול לאחסן עד 20 PCB, מה שהופך אותו למתאים ליישומי חציצה זמניים ויישומי קירור שלאחר-זרימה חוזרת.

שאלה 3. אילו גדלי PCB נתמכים?

א.המכונה תומכת בגדלים של PCB מ-50 × 50 מ"מ עד 450 × 330 מ"מ, עם עובי PCB שנע בין 0.6 מ"מ ל-3.0 מ"מ.

שאלה 4. באיזו מערכת בקרה משתמשת המכונה?

א. ה-NeoDen SMT Buffer משתמש ב-PLC + מערכת בקרת מסך מגע, המספק תפעול פשוט ותצורת פרמטרים קלה.
