מכונת הדפסת מסך NeoDen ND2 PCB
■ 450 מ"מ * 350 מ"מ גודל PCB מקסימלי
■ 50 מ"מ * 50 מ"מ מינימום גודל PCB
■ 0.4 מ"מ ~ 6 מ"מ עובי PCB
מדפסת הלחמה אוטומטית NeoDen ND2 היא מכונה קלה-ל-ללמידה ושימוש,-דיוק ויציבות- גבוהה.
פונקציות מלאות-אוטומטיות: למכונה יש פונקציית ניקוי אוטומטית, ללא-סיוע לחלק התחתון של השבלונה, התומכת בשליטה ניתנת לתכנות במצבי ניקוי יבש, רטוב או ניקוי אבק להסרה יסודית של משחת הלחמה. זה גם יכול למקם ולהדק אוטומטית לוחות PCB בגדלים ובעובי שונים, ולהתגבר ביעילות על עיוות לוח כדי להבטיח הדפסה אחידה.
Product Details ofמכונת הדפסת מסך NeoDen ND2 PCB
היכרות עם מדפסת הדבקת הלחמה NeoDen ND2
NeoDen ND2 Full-מדפסת חזותית אוטומטית היא מכונת הדפסה אוטומטית של משחת הלחמה קלה-ל-ללמידה,-בדיוק ויציבות גבוהה. היא מאמצת מערכת חזותית מתקדמת למעלה/למטה ומצלמה-ת מעופפת במהירות גבוהה כדי ליישר במדויק את ה-PCB והסטנסיל, מה שמבטיח איכות הדפסה. הציוד כולל פונקציות תוכנה עשירות וממשק ידידותי-למשתמש, מה שמשפר מאוד את רמת האוטומציה ודיוק הבקרה באמצעות בקרת מכטרוניקה.
למה לבחור NeoDen ND2?
【דיוק גבוה ויציבות גבוהה】מונע על ידי מנוע סרוו ובקרת מחשב-בדיוק גבוה, הוא מבטיח יציבות ודיוק בהדפסה. דיוק החזרות מגיע ל-±10.0μm, דיוק ההדפסה הוא ±15.0μm, וטכנולוגיית זיהוי דפוסי תמונה ללא הגבלה משיגה דיוק מיקום חוזר של ±0.01mm.
【מלא-פונקציות אוטומטיות】למכונה יש פונקציית ניקוי אוטומטית ללא-סיוע לתחתית הסטנסיל, התומכת בשליטה ניתנת לתכנות עבור מצבי ניקוי יבש, רטוב או אבק להסרה יסודית של משחת הלחמה. זה גם יכול למקם ולהדק אוטומטית לוחות PCB בגדלים ובעובי שונים, ולהתגבר ביעילות על עיוות לוח כדי להבטיח הדפסה אחידה.
【יעילות ייצור גבוהה】לציוד זמן מחזור של פחות מ-7 שניות (לא כולל הדפסה וניקוי), וזמן החלפת מוצר של פחות מ-5 דקות, המסייע בשיפור יעילות הייצור.
【מערכת חזון ותוכנה חכמה】שולחן העבודה יכול להתאים אוטומטית את היסט המיקום באמצעות ראיית מכונה. המכונה מצוידת גם בפונקציות בדיקת איכות הדפסת משחת הלחמה דו-ממדית ופונקציות ניתוח SPC, ויכולה להדפיס באופן מושלם רפידות בגובה 0.3 מ"מ.
מדפסת הלחמה NeoDen ND2 וידאו
מִפרָט
| שם המוצר | מכונת הדפסת מסך PCB | פער מרווחי לוח | תצורה ל-3 מ"מ |
| גודל לוח מקסימלי (X x Y) | 450 מ"מ x 350 מ"מ | מרווח תחתון מקסימלי | 20 מ"מ |
| גודל לוח מינימלי (X x Y) | 50 מ"מ x 50 מ"מ | העבר גובה מהקרקע | 900±40 מ"מ |
| עובי PCB | 0.4 מ"מ ~ 6 מ"מ | מהירות העברה | 1500 מ"מ/שניה (מקסימום) |
| עיוות | פחות או שווה ל-1% באלכסון | העבר כיוון מסלול | L-R,R-L,L-L,R-R |
| משקל לוח מקסימלי | 3 ק"ג | משקל מכונה | כ-1000 ק"ג |
פרטים על מדפסת הלחמה
מערכת מיקום אופטית מדויקת
זיהוי טוב
עוצמת האור ניתנת להתאמה
מקור אור בארבעה כיוונים מתכוונן
כונן סרוו ציר הדפסה
שפר את דרגת הדיוק
לספק פלטת בקרת הדפסה טובהטוֹפֶס
יציבות תפעולית, הארכת חיי השירות
מערכת ניקוי שבלונות
פלטת ניגוב גומי עמידה לבלאי- רכה
שיטות ניקוי של יבש, רטוב ואקום
ניקוי יסודי, פירוק נוח
מערכת מגב חכמה
הגדרה חכמה הניתנת לתכנות
מובנית-במערכת בקרת לחץ מדויקת
מגב מונע משני מנועים ישירים עצמאיים
אינטליגנטי, מהיר, פשוט ואמין במבנה
פונקציית 2D יכולה לזהות במהירות את פגמי ההדפסה
ניתן להגדיל את נקודות הזיהוי באופן שרירותי
השירות שלנו
ספק הוראות למוצר.
מדריכי וידאו ביוטיוב.
טכנאי לאחר-מכירה מנוסים, שירות מקוון 24 שעות ביממה.
עם מפעל משלנו ויותר מ-15 שנות ניסיון בתעשיית SMT.
אנחנו יכולים לספק ללקוחות את המוצרים-החסכוניים ביותר.
מארז לקוח של מדפסת סטנסיל NeoDen ND2
🇸🇪 שבדיה | שירותי הנדסה מותאמים אישית
✓ קו SMT מאומת
אב טיפוס-גמישות גבוהה ואלקטרוניקה תעשייתית
תצורת קו ייצור SMT:
מדפסת אוטומטית NeoDen ND2 + NeoDen K1830 Pick & Place Machine + תנור NeoDen IN8C Reflow
🇩🇿 אלג'יריה | יצרן חוזי אלקטרוניקה
✓ קו אוטומטי-גבוה
אלקטרוניקה-לצריכה ומסחרית בנפח גבוה
תצורת קו ייצור SMT:
טוען PCB אוטומטי + מדפסת הדבקת הלחמה אוטומטית NeoDen ND2+ מכונת NeoDen10 SMT × 2 +תנור NeoDen IN12C Reflow + מכונת NeoDen ND800 AOI + מפרק אוטומטי של PCB
על NeoDen SMT
מִפְעָל
Zhejiang NeoDen Technology Co., LTD.,fנוסדה בשנת 2010, היא יצרנית מקצועית המתמחה במכונת איסוף ומיקום SMT, תנור זרימה חוזרת, מכונת הדפסת שבלונות, קו ייצור SMT ומוצרי SMT אחרים. יש לנו צוות מחקר ופיתוח משלנו ומפעל משלנו, תוך ניצול מו"פ מנוסה עשיר משלנו, ייצור מאומן היטב, זכה למוניטין רב מלקוחות ברחבי העולם.
במערכת האקולוגית העולמית שלנו, אנו משתפים פעולה עם השותפים הטובים ביותר שלנו כדי לספק שירות מכירות סגור יותר, תמיכה טכנית מקצועית גבוהה ויעילה.אנו מאמינים שאנשים ושותפים נהדרים הופכים את NeoDen לחברה נהדרת ושהמחויבות שלנו לחדשנות, גיוון וקיימות מבטיחה שאוטומציית SMT תהיה נגישה לכל חובב בכל מקום.
הסמכה
תַעֲרוּכָה
אם אתה צריך, אנא אל תהסס לפנות אלינו לקבלת מידע נוסף.
שאלות נפוצות
שאלה 1. מה ההבדל בין ND1 ל-ND2?

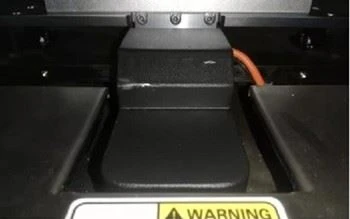

שיטת התאמת עובי ה-PCB שונה. ND2 יכול להתאים אוטומטית את עובי ה-PCB אך יש להתאים את ND1 באופן ידני.
מבנה המגב של ND2 מונע על ידי בורג כדור ומנוע סרוו, ה-ND1 מונע על ידי חגורה ומנוע צעד.
שאלה 2. מהי שיטת הידוק ה-PCB?
מהדקי צד גמישים ניתנים לתכנות + הידוק ניתן להסרה
שאלה 3. מהו דיוק ההדפסה
חזרה: ±20 מיקרומטר, משמש בעיקר להדפסת 0201,0402 ומינימום 01005.
שאלה 4. מהן האפשרויות?
- פונקציית מילוי משחת הלחמה אוטומטית
- פונקציית זיהוי של שוליים הדבקת הלחמה של הסטנסיל
- זיהוי של סתימת סטנסיל
- מגב מגנטי
- בדיקת טמפרטורה ולחות אוטומטית
- מערכת MES עגינה חלקה
- מערכת משוב בקרת לולאה סגורה בלחץ מגב
- פונקציית ניפוק אוטומטי
- מיקום חלל ואקום PCB ופונקציית לחיצה עליונה
שאלה 5. האם זה קל לתפעול?
כן, קל לשלוט במדפסת, ואנחנו יכולים לספק לך מדריך למשתמש והדרכה מקוונת.
