נמשיך להראות כיצד מכונה של בחירה ומקום עובדת.
לאחר הכנת הלוח, הגיע הזמן להגדיר את מכונת הבחירה והמיקום. רכיבים מגיעים על קלטות או סלילים ולרוב יש להם אורך קלטת נוסף בהתחלה כדי להקל על ניתוב הקלטת דרך מנגנון ההזנה. האורך הנוסף הנדרש תלוי במכונה, אך בדרך כלל הוא בערך 6 סנטימטרים. מכיוון שכמעט כל הלוחות מכילים סוגים שונים של רכיבים, למכונה יהיו מספר מזינים. המפעיל יצטרך לעקוב אחר איזה סליל רכיב הוצב בכל מזין בעת תכנות המכונה.
השלב הבא הוא מיקום הלוח על חומרת ההרכבה.
רוב היצרנים מעסיקים מסילות מדריך או צורה אחרת של מנגנוני הרכבה. למרות שהתוכנה שהגיעה עם המכונה תכלול תכונה אחת או כמה תכונות שיאפשרו למפעיל לכייל את הצירים, חיוני ששלב זה ייעשה כמו שצריך, שכן מיקום רכיב נכון יהיה תלוי בו.
מרבית מכונות האיסוף והמקומות משתמשים במערכת מבוססת ואקום כדי להחזיק רכיבים תוך העברתם ממנגנון ההזנה למיקום היעד שלהם על הלוח. בהתאם לגודל הרכיב, משתמשים בקצות ואקום שונות. מכונות מסוימות מתוכננות עם יכולת לזהות איזה כלי מצויד כרגע ובמידת הצורך, החלף את הכלי הנוכחי בכלי חדש ממחזיק הכלים. אם תכונה זו אינה זמינה, על המפעיל להרכיב או לשנות את קצה הוואקום הדרוש ביד - לאחר שהמכונה סיימה להציב את כל הרכיבים מסוג אחד, היא תאותת למפעיל שצריך לשנות את קצה הוואקום כדי המשך בתהליך. בחלק מהמכונות יש יותר מקצה אחד.
על מנת לתכנת את המכונה, המפעיל יצטרך לספק את הקובץ המכיל את שם הרכיב, מיקום וזווית הסיבוב. לדוגמה, אם ה- pcb תוכנן באמצעות תוכנת העיצוב הפופולרית של pcb EAGLE, הקבצים יהיו עם הסיומות ".mnt" או ".mnb". כאמור, על המפעיל לכייל את צירי המכונה ולהגדיר את המזינים. מכונות מסוימות יאפשרו למפעיל לכוונן את מיקום הרכיב על ידי שימוש בפקדים ידניים וחלקם אף עשויים לספק תכונות כמו שכפול של פקודות שהמפעיל הזין בהן ידנית.

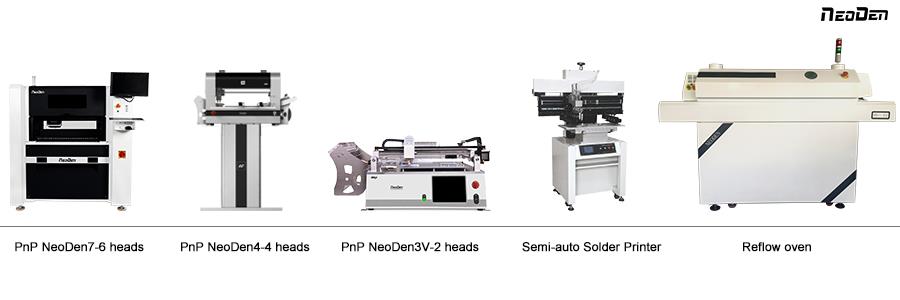

NeoDen מספקת פתרונות קו הרכבה מלאים הכוללים smt, כולל תנור הזרמה חוזרת SMT, מכונת הלחמת גלים, מכונת איסוף ומקום , מדפסת הדבק הלחמה , מטעין PCB , פריק PCB , מטען שבבים , SMT AOI מכונת , SMT SPI מכונת , SMT X-Ray מכונת, ציוד הרכבה SMT, ציוד ייצור PCB חלקי חילוף smt וכו 'כל סוג SMT מכונות שאתה צריך, אנא צור איתנו קשר לקבלת מידע נוסף:
