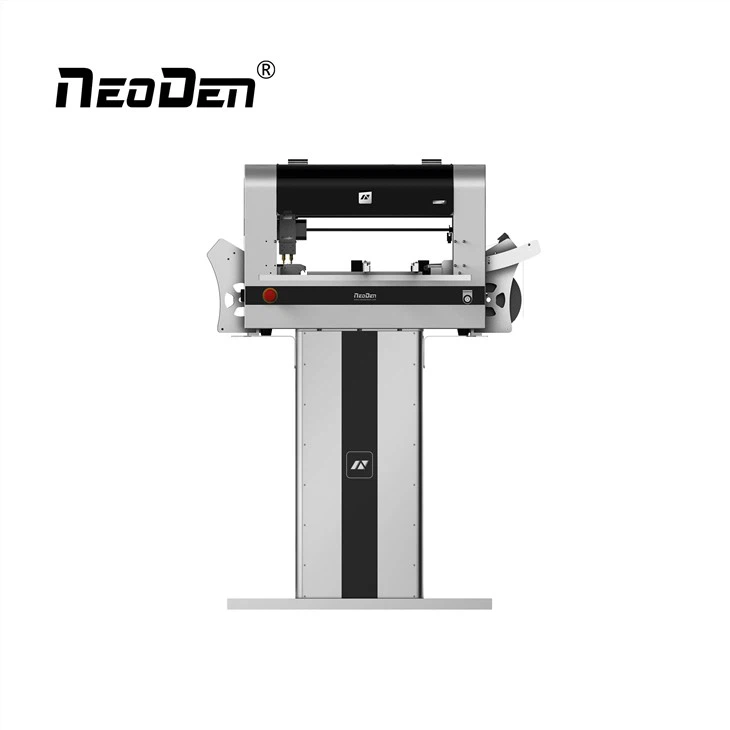

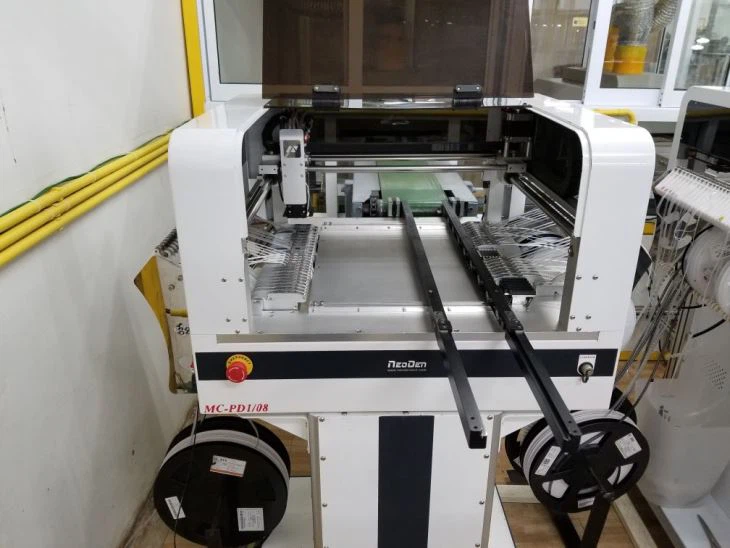

מכונת בחירה ומיקום נמוכה ושולחן העבודה

Low and Deskotop Pick and Place Machine

סרטוני מיקום אחרים יכולים לבדוק אם יש ref.
1. מיקום לד של NeoDen4 עם מסוע מחובר
https://www.youtube.com/watch?v=QVwoeYyHx8c
2. קו ייצור SMT של NeoDen4
https://www.youtube.com/watch?v=moKGPF1dnRI
3. סרטון מיקום NeoDen4 של 0603, SOT23, MSOP20
https://www.youtube.com/watch?v=Vdg1c-LzkRk
4. מבט מהיר על הלקוח הקבוע שלנו
https://www.youtube.com/watch?v{{0}}EPbVxtJrZA0&list=PLZBacJH5m2TE85uQewYcBJwu7ZYRmt6ll&index=24
5. ידית NeoDen4 1.2 מ' פס לד
https://www.youtube.com/watch?v=vwKmE7UrbKY

תכונה
1. עם מערכת חזון תעשיית מהירות גבוהה מצלמת CCD מביאה דיוק גבוה
2. מסילות כפולות מקוונות עוזרות ללוח האכלה אוטומטית ברציפות במהלך ההרכבה.
3. מהירות עם ראייה: 5000cph
4. תומך ברצועת LED ארוכה מדי 1.2 מ'.
5. טכנולוגיה מובילה שהועברה לנקודת סימון בקו SMT.
6. 4 ראשי הרכבה, סיבוב 360 מעלות.
7. תומכים ברכיבים 0201, BGA, SOT-23, QFN וכו' שצריכים דיוק גבוה.
8. על חלונות בסיס

מפרטים

מספר ראשים	4 יחידות עם Vision מופעלת	שיעור מיקום	עם ראייה: 5000cph
גובה רכיב	5 מ"מ	קיבולת מגש IC/IC	5
קיבולת מזין	מזין גלגלי קלטת: 48	גדלי רכיבים	גודל הרכיב הקטן ביותר: 0201
קיבולת מזין	מזינים רוטטים: 5	גדלי רכיבים	גודל הרכיב הגדול ביותר: TQFP240
פתרון הבעיה	ציר X/Y: {{0}}.01mm; ציר Z: 0.1 מ"מ	רוֹטַציָה	360 מעלות
דיוק מיקום	+/-0.02 מ"מ	חזרה על XY	+/-0.02 מ"מ
PCB ישיםאֵזוֹר	עם מסילות פנימיות: 270x1500 מ"מ	ספק כוח	110v/220v
אזור מיקום	ללא מגש וופל: 310x1500 מ"מ	מימדים חיצוניים	מכונה: 876848 ס"מ
אזור מיקום	עם מגש ופל אחד: 140x1500 מ"מ	מימדים חיצוניים	גודל אריזה: 947465 ס"מ
כּוֹחַ	180w	מִשׁקָל	משקל נטו: 60 ק"ג, משקל ברוטו: 80 ק"ג

עלינו

בית חרושת

NeoDen מספקת פתרונות פס ייצור מלאים, כולל תנור SMT reflow, מכונת הלחמת גלים, מכונת איסוף והנחת, מדפסת משחת הלחמה, מטעין PCB, פורק PCB, מתקין שבבים, מכונת SMT AOI, מכונת SMT SPI, מכונת SMT X-Ray, ציוד פס ייצור SMT, ציוד ייצור PCB חלקי חילוף וכו' כל סוג של מכונות SMT שאתה עשוי להזדקק לו, אנא צור איתנו קשר למידע נוסף:
