מיני הרכבה PCB מכונת בחירה ומקום

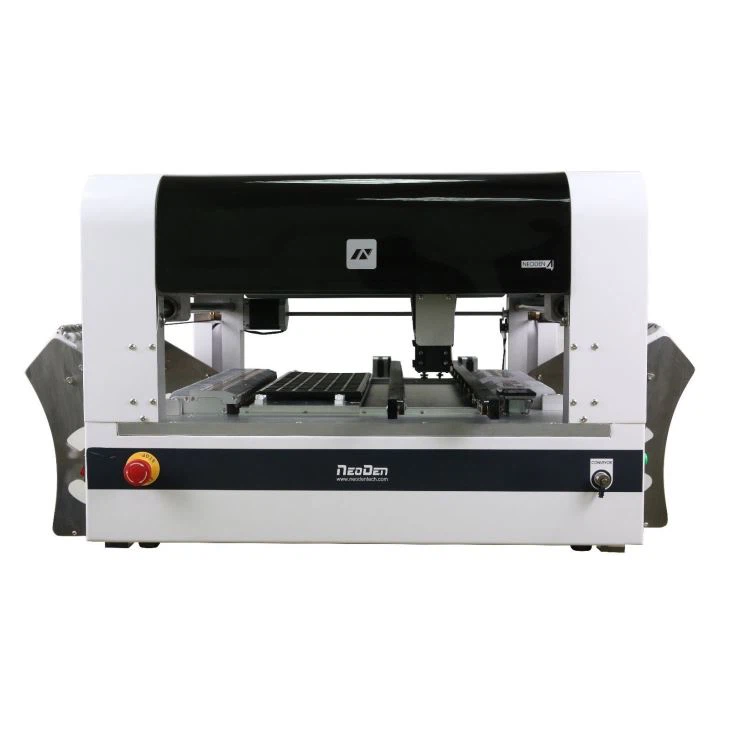

NeoDen4 מכונת מיני לבחור ולמקם מכונת PCB NeoDen4 כוללת 4 ראשים, מסילות אוטומטיות, מערכת ראייה, מזינים אלקטרוניים, נתמכים במסוע וכו 'NeoDen4 היא מכונת בחירה והגשה גמישה לכל סוגי הייצור. עם שיעורי מיקום של 10,000 קמ"ש, עד 48 חריצי מזין, מסילות אוטומטיות ומזינים אלקטרוניים, משתמשים יכולים לעבור מאב טיפוס לייצור על אותה מכונה, לחסוך זמן תכנות והתקנת עבודה. זוהי מכונת הצבה קומפקטית המציעה את הגמישות (גמישות רכיבים, גמישות PCB וגמישות הייצור) ומהירות. לעמוד בדרישות השוק המשתנה.

מיני הרכבה PCB מכונת בחירה ומקום

תיאור

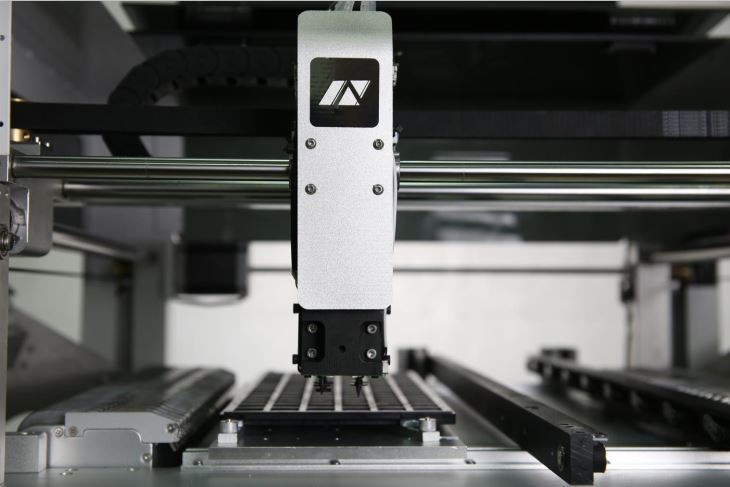

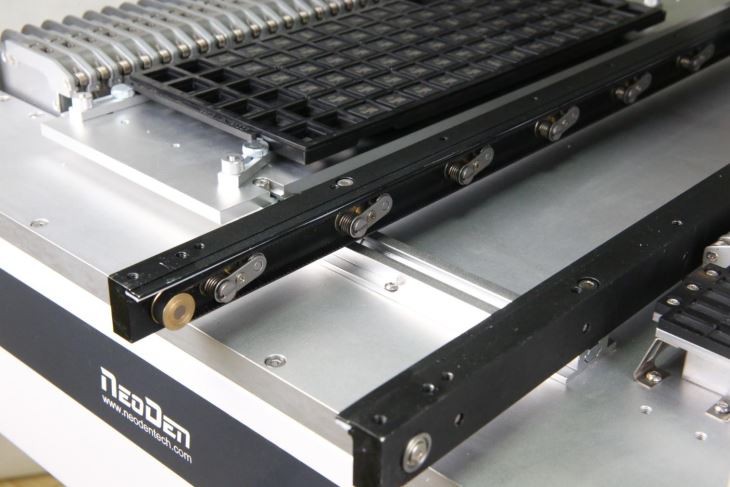

NeoDen4 הוא מכונת בחירה ומקום של גמישות רכיבים, גמישות PCB וגמישות ייצור. הוא מצויד במצלמות כפולות CD, מסילות אוטומטיות, מזינים אלקטרוניים אוטומטיים ו -4 ראשי מיקום, שיכולים לתמוך בהתקנת 0201, BGA, QFN. במיוחד, עם המסילות הפנימיות שלו, הוא ישים עבור רצועת LED של 0.8 מ '/1.2 מ'/1.5 מ '.

NeoDen4 היא הבחירה הטובה ביותר לספק את כל הדרישות של דיוק גבוה, קיבולת גבוהה, ביצועים יציבים ועלות נמוכה. זוהי פריצת דרך אדירה לא רק עבור NeoDen, אלא גם עבור ארגונים קטנים ובינוניים, אלה שרוצים לשפר את דיוק המיקום ולהאיץ את הרכבת ה- PCB בתקציב מוגבל.

מִפרָט

דֶגֶם	NeoDen4
סגנון מכונה	שער אחד עם 4 ראשים
יישור	חזון שלב
שיעור מיקום	חזון על: 5,000CPH
שיעור מיקום	ראיית כיבוי: 10,000 קמ"ש (אופטימלי)
קיבולת המזין	מזין קלטות: 48 (כולם 8 מ"מ)
	מזין רטט: 5
	מזין מגשים: 5
טווח רכיבים	גודל הקטן ביותר: 0201
טווח רכיבים	גודל גדול ביותר: 32x32mm (Pitch Pitch 0.5mm)
גובה מקסימלי	5 מ"מ
רוֹטַציָה	±180°
דיוק מיקום	± 0.02 מ"מ
חזרה על XY	± 0.02 מ"מ
ממד לוח (מ"מ)	מקסימום: 310 x 1500 מ"מ
ממד לוח (מ"מ)	140 x 1500 מ"מ (עם מגש וופל אחד)
שליטה ראשית	GUI
אספקת חשמל	110V/220V
כּוֹחַ	180W
מידות חיצוניות (מ"מ)	גודל המכונה: 870 (L) x680 (W) x480 (H)
מידות חיצוניות (מ"מ)	גודל אריזה: 940 (L) x740 (W) x600 (H)
מִשׁקָל	משקל נטו: 60 ק"ג
מִשׁקָל	משקל ברוטו: 80 ק"ג
